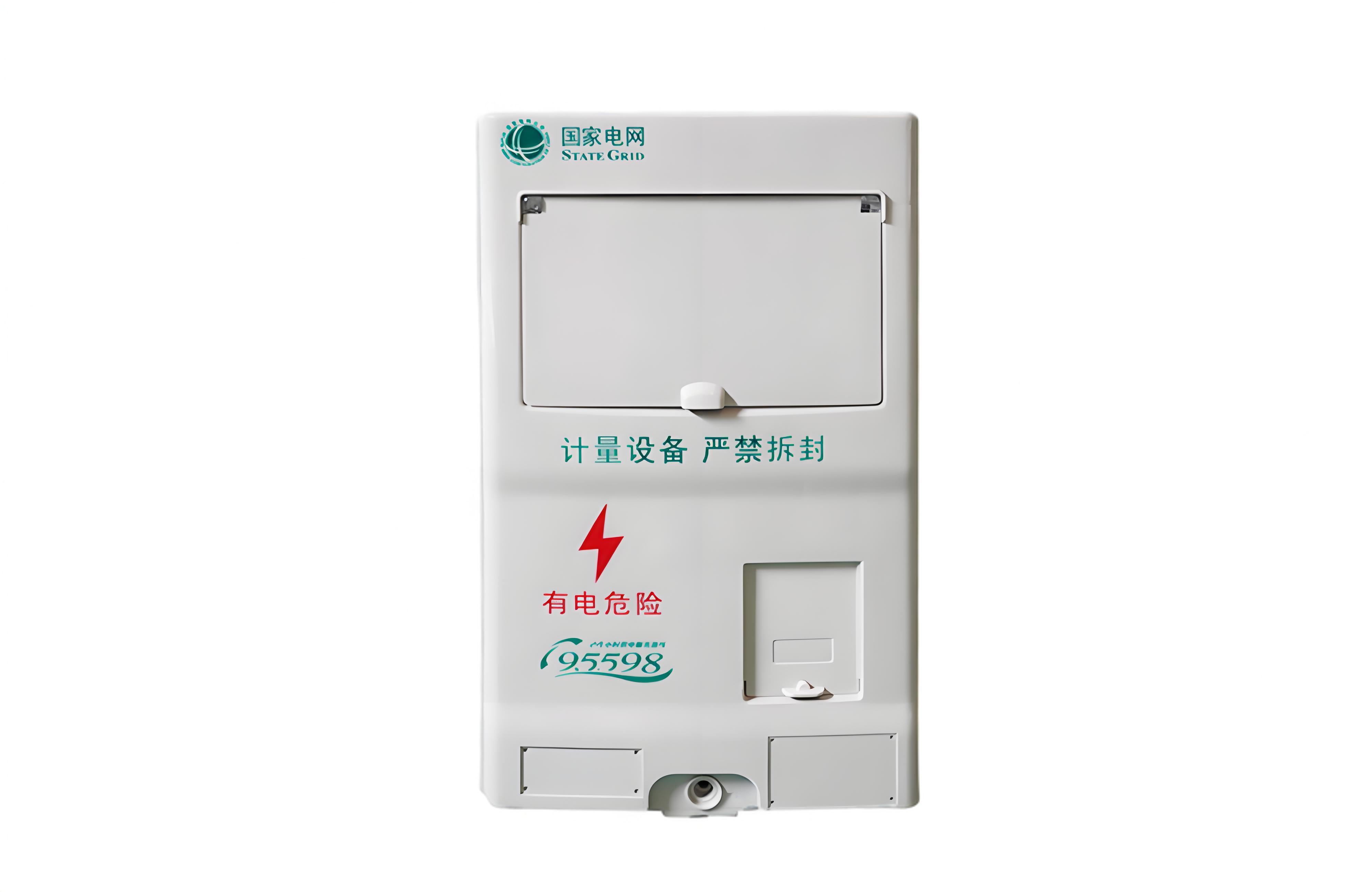

Однофазный пластиковый счетчик для одного пользователя
Корпус счетчика PC+ABS в основном изготавливается из поликарбоната и сополимера акрилонитрила-бутадиена-стирола (PC+ABS) методом литья под давлением. Корпус обладает изоляционными свойствами, устойчив к высоким температурам, старению, ударам, коррозии, влаге, воде и является безопасным и надежным. Для устройства учета электроэнергии применяется полностью закрытое управление, что обеспечивает закрытую измерительную цепь, предотвращение кражи электроэнергии и легкость снятия показаний.
Классификация продукции:
Корпус счетчика PC+ABS
Умный счетчик электроэнергии
Технические параметры
Номинальный ток главной шины In: 225A~10A
Номинальный кратковременный ток Icw: 35KA
Сопротивление изоляции: не менее 20MΩ
Номинальное напряжение изоляции UI: 880V
Частота: 50Hz или 60Hz
Степень защиты IP: 35
Условия применения
Температура воздуха:Максимальная температура окружающего воздуха не превышает +60℃, а средняя температура за 24 часа не превышает +35℃. Минимальная температура окружающего воздуха -25℃;
Степень загрязнения:Степень загрязнения не превышает 2;
Высота над уровнем моря:Высота не превышает 2000m.
Место установки:
Условия установки счетчика:
1. Подходит для установки на стенах, столбах, на полу и т.д.;
2. Внешнее магнитное поле: в 5 раз больше магнитного поля Земли, в любом направлении; высота места установки ≤2000M;
3. Подходит для сейсмической активности: уровень 8;
4. Устойчивость к ветровой нагрузке: уровень 8;
5. Угол наклона оборудования при установке не превышает 5%.
Ссылочные стандарты
Q/GDW11008-2013 Технические спецификации для низковольтных счетчиков
GB/T 7251.1-2013 Низковольтные комплектные устройства и устройства управления Часть 1: Типовые испытания и частичные типовые испытания комплектных устройств
GB/T 7251.3-2017 Низковольтные комплектные устройства и устройства управления Часть 3: Распределительные щиты (DBO), управляемые обычными пользователями
GB/T 7251.5-2017 Низковольтные комплектные устройства и устройства управления Часть 5: Комплектные устройства распределения электроэнергии для общественных сетей
GB/T 4208-2017 Степень защиты оболочки (IP-код)
GB/T 9286-2021 Цветные лаки и краски Испытание на царапины
GB/T 9341-2008 Пластик Определение изгибных свойств
