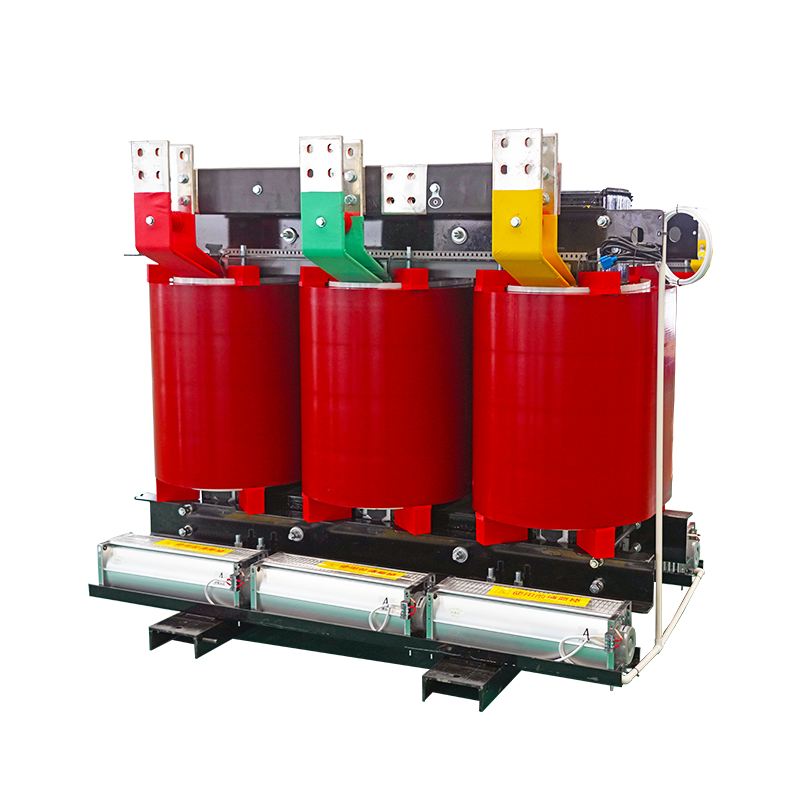

Cухой Tрансформатор

Обзор продукции

Сухой трансформатор эпоксидного литья серии SC(B) производства Ruier Electric - это своего рода механическая прочность, электрическая прочность, жаростойкость сухого трансформатора с наполнителем F-класса из смеси эпоксидных смол, после вакуумной дегазации пленки, под вакуумом и давлением, тонкослойного литья внутри и снаружи поверхности высоковольтных и низковольтных катушек, армированных стеклянной проволочной формовочной сеткой, представляя своего рода механическую прочность, электрическую прочность, степень жаростойкости сухого трансформатора очень высока. Ruier Electric использует передовое производственное оборудование, гарантированное сырье, научное управление, передовые технологии, строгие методы тестирования, так что качество и производительность продукта достигает международного уровня.

Спецификация

Характеристики продукта

(1) Эксплуатационные характеристики

1. Безопасный, пожаробезопасный, не загрязняющий окружающую среду, может работать непосредственно в центре нагрузки;
2. Высокая механическая прочность, сильное сопротивление короткому замыканию, малый частичный разряд, хорошая термическая стабильность, высокая надежность и долгий срок службы;
3. Низкие потери, низкий уровень шума, очевидный эффект энергосбережения, не требует обслуживания;
4. Хорошая теплоотдача, сильная перегрузочная способность, принудительное воздушное охлаждение, когда мощность может быть увеличена для работы;
5. хорошая влагозащищенная производительность, адаптирована для работы в условиях высокой влажности и других жестких условиях;
6. может быть оснащен совершенной системой обнаружения и защиты температуры. Принимая интеллектуальную систему контроля температуры сигнала, он может автоматически обнаружить и тур дисплей соответствующей рабочей температуры трехфазной обмотки, и может автоматически запускать и останавливать вентилятор с сигнализации, отключения и других настроек функции;
7. небольшой размер, легкий вес, занимает меньше места, низкая стоимость установки.

(2) Структурные особенности:

1. железный сердечник выбор холоднокатаного листа кремнистой стали, 45 градусов дезинтеграции безопасности косой структуры сустава, использование трех ножниц два пунша ядро де-угловой поперечной резки процесс и пять шагов шаг ножницы и уложенные железа процесс, улучшить распределение флюса на стыках, снижение энергии вибрации ядра. Сердечник затвердевает цельным куском, а его поверхность запечатывается изоляционной смолой, что эффективно снижает потери холостого хода, ток холостого хода и шум сердечника;
2. Высоковольтные катушки l намотаны медными проводниками с изоляцией класса F и международными изоляционными материалами, а катушки большей емкости оснащены воздушными каналами для отвода тепла в осевом направлении. Такая структура обладает хорошей устойчивостью к воздействию тока, изменению температуры, растрескиванию и хорошей теплоотдачей. Применяя многоступенчатую сегментированную цилиндрическую структуру, она обладает сильной способностью выдерживать повышенное напряжение и очень низкий уровень частичного разряда. Катушки формуются и отливаются после вакуумной сушки, весь процесс отливки и отверждения завершается в соответствии с запрограммированными технологическими кривыми, а точный контроль процесса гарантирует, что в катушках нет воздушных отверстий и полостей;
3. низковольтные катушки могут принимать структуру фольги, которая эффективно решает проблему дисбаланса ампер-витков низковольтных и сильноточных катушек, принимающих проволочный тип обмотки, в то же время, фольговые катушки не имеют осевых витков и осевого угла спирали обмотки, что эффективно устраняет осевую силу трансформатора при коротком замыкании, и обеспечивает, что плотность тока внутри катушки может свободно регулироваться вдоль оси в зависимости от распределения нагрузки высоковольтных катушек, и уменьшает радиальной силы во время внезапного низковольтного короткого замыкания. После намотки концы катушек герметизируются и отверждаются смолой, что позволяет избежать попадания в них всевозможных посторонних частиц и влаги.

Сцена применения

• Сухие трансформаторы эпоксидного типа подходят для широкого спектра применений, включая установку внутри и снаружи помещений. Они широко используются в коммерческих и промышленных условиях, таких как больницы, центры обработки данных и заводы. Конкретные сценарии применения включают:
• Городские электросети: в качестве замены масляных распределительных трансформаторов.
• Высотные здания: устанавливаются в центрах нагрузки для обеспечения стабильного электроснабжения.
• Коммерческие центры: подходят для мест с высокими экологическими требованиями, исключая загрязнение маслом и шумовые помехи.
• Больницы, театры, гостиницы: для обеспечения безопасного и надежного электроснабжения.
• Туннели, метро, подземные электростанции: подходят для работы в условиях повышенной влажности и суровых климатических условиях.
• Химические заводы, атомные электростанции: подходят для мест с высокими требованиями к безопасности и надежности.
