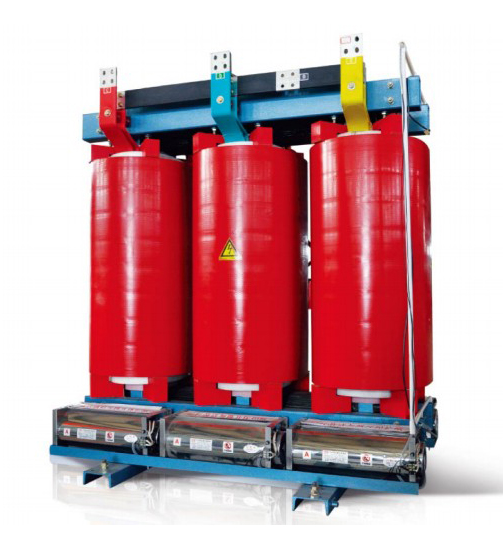

20\24\35kV Cухой Tрансформатор

● Напряжение:20\22\24\30\35kV ● Мощность: 30kVA to 2500kVA ● Модель: SC(B)10

Классификация продукции:

Cухой трансформатор

+86-15993672098

wutaoyun@hnreal.com

Получить цитату

Обзор продукции

Сухой трансформатор эпоксидного литья серии SC(B) производства Ruier Electric - это своего рода механическая прочность, электрическая прочность, жаростойкость сухого трансформатора с наполнителем F-класса из смеси эпоксидных смол, после вакуумной дегазации пленки, под вакуумом и давлением, тонкослойного литья внутри и снаружи поверхности высоковольтных и низковольтных катушек, армированных стеклянной проволочной формовочной сеткой, представляя своего рода механическую прочность, электрическую прочность, степень жаростойкости сухого трансформатора очень высока. Ruier Electric использует передовое производственное оборудование, гарантированное сырье, научное управление, передовые технологии, строгие методы тестирования, так что качество и производительность продукта достигает международного уровня.

Спецификация

11kV(10.5kV/10kV/6.3kV/6kV) SC(B)12 эпоксидный литой трансформатор сухого типа
номер модели	номинальная мощность (kVA)	Typical комбинации напряжения		Метка группы ссылок	напряжение сопротивления (%)	Вес трансформатора (kg)	Контрольный размер трансформатора (mm) LWH	Контрольный размер корпуса(mm) LWH	Потери холостого хода (w)	Потеря нагрузки (w)
номер модели	номинальная мощность (kVA)	Высокое напряжение（kV)	Низкое напряжение (kV)	Метка группы ссылок	напряжение сопротивления (%)	Вес трансформатора (kg)	Контрольный размер трансформатора (mm) LWH	Контрольный размер корпуса(mm) LWH	Потери холостого хода (w)	Потеря нагрузки (w)
SC10-50	50	20,22 24 ±2× 2.5%	0.4	Dyn11 YynO	6	600	1050700950	160013002200	340	1230
SC10-100	100					900	11007001200	160013002200	540	1990
SC10-160	160					1100	12008001200	160013002200	670	2470
SC10-200	200					1200	12508001250	180013502200	730	2940
SC10-250	250					1500	13008001280	180013502200	840	3420
SC10-315	315					1700	14009401280	180013502200	970	4080
SC(B)10-400	400					1800	14509401300	200014002200	1150	4840
SC(B)10-500	500					2200	14509401340	200014002200	1350	5790
SC(B)10-630	630					2250	15009401480	200014002200	1530	6840
SC(B)10-800	800					2500	15409401510	215014502200	1750	8260
SC(B)10-1000	1000					2940	15809401730	215014502200	2070	9780
SC(B)10-1250	1250					3290	15809401760	230015002200	2380	11500
SC(B)10-1600	1600					4240	186011901800	240015502200	2790	13800
SC(B)10-2000	2000					5200	191011901900	260016002200	3240	16300
SC(B)10-2500	2500					6020	200011902000	260016002200	3870	19300

Характеристики продукта

(1) Эксплуатационные характеристики

Безопасный, пожаробезопасный, не загрязняющий окружающую среду, может работать непосредственно в центре нагрузки;
Высокая механическая прочность, сильное сопротивление короткому замыканию, малый частичный разряд, хорошая термическая стабильность, высокая надежность и долгий срок службы;
Низкие потери, низкий уровень шума, очевидный эффект энергосбережения, не требует обслуживания;
Хорошая теплоотдача, сильная перегрузочная способность, принудительное воздушное охлаждение, когда мощность может быть увеличена для работы;
хорошая влагозащищенная производительность, адаптирована для работы в условиях высокой влажности и других жестких условиях;
может быть оснащен совершенной системой обнаружения и защиты температуры. Принимая интеллектуальную систему контроля температуры сигнала, он может автоматически обнаружить и тур дисплей соответствующей рабочей температуры трехфазной обмотки, и может автоматически запускать и останавливать вентилятор с сигнализации, отключения и других настроек функции;
небольшой размер, легкий вес, занимает меньше места, низкая стоимость установки.

(2) Структурные особенности:

железный сердечник выбор холоднокатаного листа кремнистой стали, 45 градусов дезинтеграции безопасности косой структуры сустава, использование трех ножниц два пунша ядро де-угловой поперечной резки процесс и пять шагов шаг ножницы и уложенные железа процесс, улучшить распределение флюса на стыках, снижение энергии вибрации ядра. Сердечник затвердевает цельным куском, а его поверхность запечатывается изоляционной смолой, что эффективно снижает потери холостого хода, ток холостого хода и шум сердечника;
Высоковольтные катушки l намотаны медными проводниками с изоляцией класса F и международными изоляционными материалами, а катушки большей емкости оснащены воздушными каналами для отвода тепла в осевом направлении. Такая структура обладает хорошей устойчивостью к воздействию тока, изменению температуры, растрескиванию и хорошей теплоотдачей. Применяя многоступенчатую сегментированную цилиндрическую структуру, она обладает сильной способностью выдерживать повышенное напряжение и очень низкий уровень частичного разряда. Катушки формуются и отливаются после вакуумной сушки, весь процесс отливки и отверждения завершается в соответствии с запрограммированными технологическими кривыми, а точный контроль процесса гарантирует, что в катушках нет воздушных отверстий и полостей;
низковольтные катушки могут принимать структуру фольги, которая эффективно решает проблему дисбаланса ампер-витков низковольтных и сильноточных катушек, принимающих проволочный тип обмотки, в то же время, фольговые катушки не имеют осевых витков и осевого угла спирали обмотки, что эффективно устраняет осевую силу трансформатора при коротком замыкании, и обеспечивает, что плотность тока внутри катушки может свободно регулироваться вдоль оси в зависимости от распределения нагрузки высоковольтных катушек, и уменьшает радиальной силы во время внезапного низковольтного короткого замыкания. После намотки концы катушек герметизируются и отверждаются смолой, что позволяет избежать попадания в них всевозможных посторонних частиц и влаги.

Сцена применения

Сухие трансформаторы эпоксидного типа подходят для широкого спектра применений, включая установку внутри и снаружи помещений. Они широко используются в коммерческих и промышленных условиях, таких как больницы, центры обработки данных и заводы. Конкретные сценарии применения включают:
Городские электросети: в качестве замены масляных распределительных трансформаторов.
Высотные здания: устанавливаются в центрах нагрузки для обеспечения стабильного электроснабжения.
Коммерческие центры: подходят для мест с высокими экологическими требованиями, исключая загрязнение маслом и шумовые помехи.
Больницы, театры, гостиницы: для обеспечения безопасного и надежного электроснабжения.
Туннели, метро, подземные электростанции: подходят для работы в условиях повышенной влажности и суровых климатических условиях.
Химические заводы, атомные электростанции: подходят для мест с высокими требованиями к безопасности и надежности.
