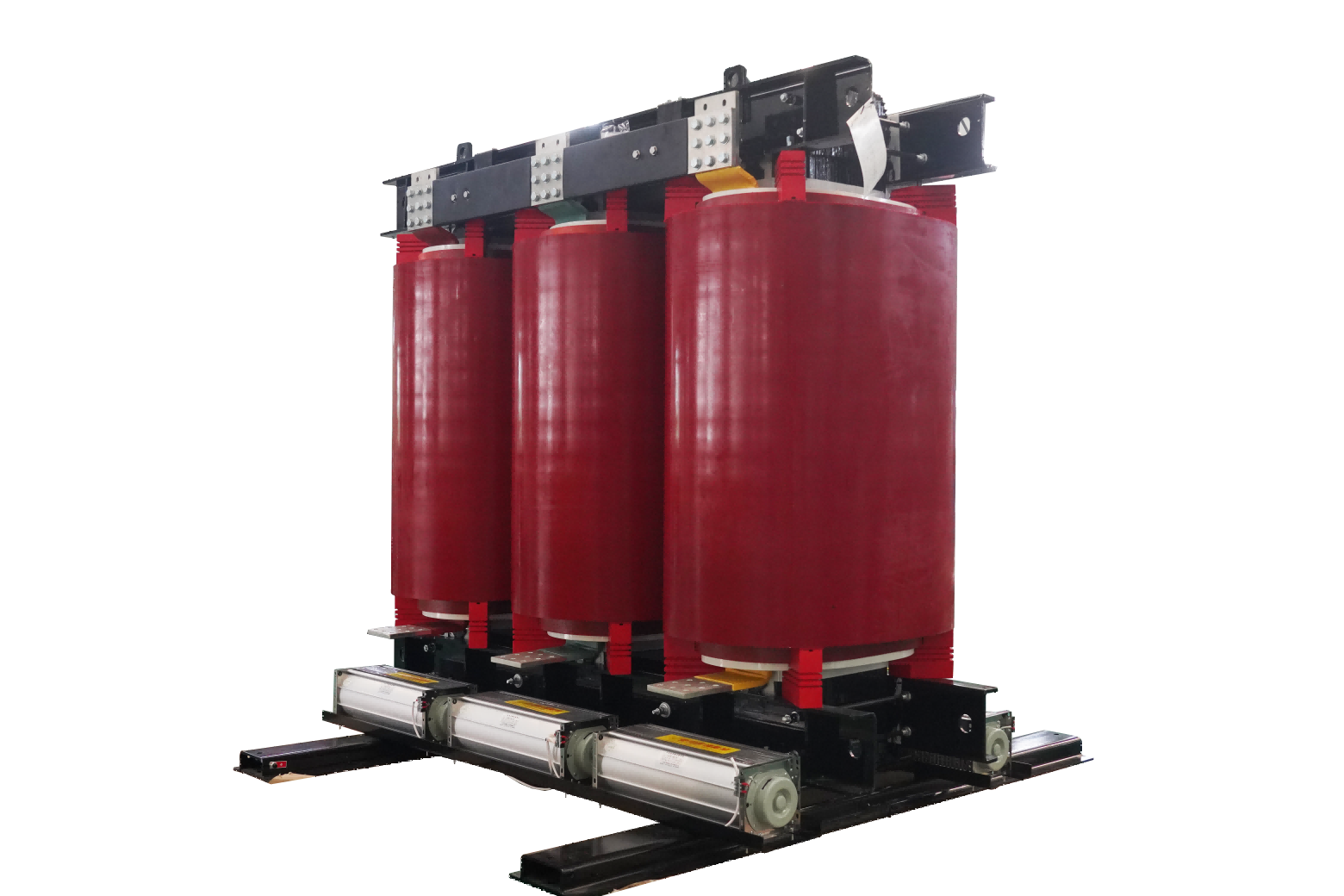

35kV Cухой Tрансформатор

● Напряжение:35\36\37kV ● Мощность: 30kVA to 2500kVA ● Модель: SC(B)10

Классификация продукции:

Cухой трансформатор

+86-15993672098

Обзор продукции

Сухой трансформатор эпоксидного литья серии SC(B) производства Ruier Electric - это своего рода механическая прочность, электрическая прочность, жаростойкость сухого трансформатора с наполнителем F-класса из смеси эпоксидных смол, после вакуумной дегазации пленки, под вакуумом и давлением, тонкослойного литья внутри и снаружи поверхности высоковольтных и низковольтных катушек, армированных стеклянной проволочной формовочной сеткой, представляя своего рода механическую прочность, электрическую прочность, степень жаростойкости сухого трансформатора очень высока. Ruier Electric использует передовое производственное оборудование, гарантированное сырье, научное управление, передовые технологии, строгие методы тестирования, так что качество и производительность продукта достигает международного уровня.

Спецификация

номер модели	номинальная мощность (kVA)	комбинации напряжения		Метка группы ссылок	напряжение сопротивления (%)	Вес (kg)	Вес трансформатора(kg)	Контрольный размер трансформатора (mm) LWH	Контрольный размер корпуса(mm) LWH	Потери холостого хода (w)	Потеря нагрузки (w)
номер модели	номинальная мощность (kVA)	Высокое напряжение（kV)	Низкое напряжение (kV)	Метка группы ссылок	напряжение сопротивления (%)	Вес (kg)	Вес трансформатора(kg)	Контрольный размер трансформатора (mm) LWH	Контрольный размер корпуса(mm) LWH	Потери холостого хода (w)	Потеря нагрузки (w)
SC10-50	50	35,36 37 38.5 ±2× 2.5%	0.4	Dyn11 YynO	6	610	860	11007501350	200015502200	450	1420
SC10-100	100					920	1170	13007501450	200015502200	630	2090
SC10-160	160					1200	1500	14507501450	215015502200	790	2810
SC10-200	200					1350	1550	14507501500	215015502200	880	3320
SC10-250	250					1500	1800	14509401550	215015502200	990	3800
SC10-315	315					1750	1950	15009401600	230016002200	1170	4510
SC(B)10-400	400					1900	2200	15409401700	230016002200	1370	5410
SC(B)10-500	500					2250	2550	15609401700	230017002400	1620	6650
SC(B)10-630	630					2550	2850	16509401750	250017002400	1860	7690
SC(B)10-800	800					3250	3600	17509401950	270018002500	2160	9120
SC(B)10-1000	1000					3600	3950	18009401950	270018002500	2430	10400
SC(B)10-1250	1250					4150	4550	18509402000	280019002700	2830	12700
SC(B)10-1600	1600					4800	5200	190012402200	280019002700	3240	15400
SC(B)10-2000	2000					5900	6300	210012402200	280019002700	3820	18200
SC(B)10-2500	2500					6800	7250	220012402300	300019502800	4455	21800

Характеристики продукта

(1) Эксплуатационные характеристики

Безопасный, пожаробезопасный, не загрязняющий окружающую среду, может работать непосредственно в центре нагрузки;
Высокая механическая прочность, сильное сопротивление короткому замыканию, малый частичный разряд, хорошая термическая стабильность, высокая надежность и долгий срок службы;
Низкие потери, низкий уровень шума, очевидный эффект энергосбережения, не требует обслуживания;
Хорошая теплоотдача, сильная перегрузочная способность, принудительное воздушное охлаждение, когда мощность может быть увеличена для работы;
хорошая влагозащищенная производительность, адаптирована для работы в условиях высокой влажности и других жестких условиях;
может быть оснащен совершенной системой обнаружения и защиты температуры. Принимая интеллектуальную систему контроля температуры сигнала, он может автоматически обнаружить и тур дисплей соответствующей рабочей температуры трехфазной обмотки, и может автоматически запускать и останавливать вентилятор с сигнализации, отключения и других настроек функции;
небольшой размер, легкий вес, занимает меньше места, низкая стоимость установки.

(2) Структурные особенности:

железный сердечник выбор холоднокатаного листа кремнистой стали, 45 градусов дезинтеграции безопасности косой структуры сустава, использование трех ножниц два пунша ядро де-угловой поперечной резки процесс и пять шагов шаг ножницы и уложенные железа процесс, улучшить распределение флюса на стыках, снижение энергии вибрации ядра. Сердечник затвердевает цельным куском, а его поверхность запечатывается изоляционной смолой, что эффективно снижает потери холостого хода, ток холостого хода и шум сердечника;
Высоковольтные катушки l намотаны медными проводниками с изоляцией класса F и международными изоляционными материалами, а катушки большей емкости оснащены воздушными каналами для отвода тепла в осевом направлении. Такая структура обладает хорошей устойчивостью к воздействию тока, изменению температуры, растрескиванию и хорошей теплоотдачей. Применяя многоступенчатую сегментированную цилиндрическую структуру, она обладает сильной способностью выдерживать повышенное напряжение и очень низкий уровень частичного разряда. Катушки формуются и отливаются после вакуумной сушки, весь процесс отливки и отверждения завершается в соответствии с запрограммированными технологическими кривыми, а точный контроль процесса гарантирует, что в катушках нет воздушных отверстий и полостей;
низковольтные катушки могут принимать структуру фольги, которая эффективно решает проблему дисбаланса ампер-витков низковольтных и сильноточных катушек, принимающих проволочный тип обмотки, в то же время, фольговые катушки не имеют осевых витков и осевого угла спирали обмотки, что эффективно устраняет осевую силу трансформатора при коротком замыкании, и обеспечивает, что плотность тока внутри катушки может свободно регулироваться вдоль оси в зависимости от распределения нагрузки высоковольтных катушек, и уменьшает радиальной силы во время внезапного низковольтного короткого замыкания. После намотки концы катушек герметизируются и отверждаются смолой, что позволяет избежать попадания в них всевозможных посторонних частиц и влаги.

Сцена применения

Сухие трансформаторы эпоксидного типа подходят для широкого спектра применений, включая установку внутри и снаружи помещений. Они широко используются в коммерческих и промышленных условиях, таких как больницы, центры обработки данных и заводы. Конкретные сценарии применения включают:
Городские электросети: в качестве замены масляных распределительных трансформаторов.
Высотные здания: устанавливаются в центрах нагрузки для обеспечения стабильного электроснабжения.
Коммерческие центры: подходят для мест с высокими экологическими требованиями, исключая загрязнение маслом и шумовые помехи.
Больницы, театры, гостиницы: для обеспечения безопасного и надежного электроснабжения.
Туннели, метро, подземные электростанции: подходят для работы в условиях повышенной влажности и суровых климатических условиях.
Химические заводы, атомные электростанции: подходят для мест с высокими требованиями к безопасности и надежности.
