Комплексный распределительный щит

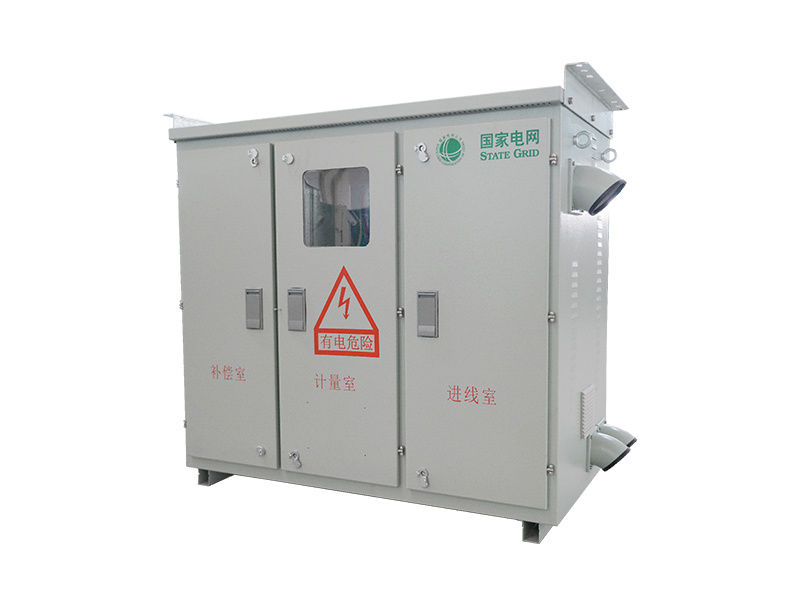

JP综合配电箱 - это устройство, производимое для распределения электроэнергии, учета, защиты, управления и компенсации реактивной мощности, которое имеет функции защиты от короткого замыкания, перегрузки, перенапряжения и утечки тока. Оно компактно, эстетично и экономично, устанавливается на столбах трансформаторов на открытом воздухе и является идеальным распределительным продуктом нового поколения для модернизации городских и сельских электросетей.
Классификация продукции:
Комплексный распределительный щит
Технические параметры
Номинальное напряжение: 380VAC; Номинальное изоляционное напряжение: 690VAC;
Номинальная частота: 50HZ или 60HZ;
Способ компенсации: сочетание трехфазной и однофазной компенсации.
Компенсационная мощность: 30kvar~120kvar.
Способ компенсации: циклическое включение и выключение, кодовое включение и выключение, нечеткое управление автоматическим включением и выключением.
Быстрое время отклика: ≤20ms
Условия эксплуатации
1. Температура окружающего воздуха: верхний предел +40°C, нижний предел -30°C
2. Скорость ветра: эквивалентно 34m/s (не более 700Pa)
3. Среднее значение относительной влажности не более 95% (+25°C), месячное среднее значение не более 90% (+25°C)
4. Окружающий воздух не должен содержать коррозионные, горючие газы, водяные пары и другие явные загрязнения
5. Интенсивность землетрясения не превышает 8°
6. Отсутствие постоянных сильных вибраций
Ссылочные стандартыGB 4208 Степень защиты оболочки (IP-код)
GB/T 5585 Медь, алюминий и их сплавы для электротехнических применений
GB/Z 6829 Общие требования к устройствам защиты от остаточного тока
GB 7251.1 Низковольтные комплектные устройства и устройства управления Часть 1: Общие положения
GB/T10233 Основные методы испытаний низковольтных комплектных устройств и электрических управляющих устройств
GB13955 Установка и эксплуатация устройств защиты от остаточного тока
GB14048.2 Низковольтные устройства переключения и управления Часть 2: Автоматические выключатели
GB/T15576 Низковольтные комплектные устройства для компенсации реактивной мощности
GB/T 16935.1 Изоляционное согласование оборудования в низковольтных системах Часть 1: Принципы, требования и испытания
GB 50171 Нормы установки электрических устройств и подключения вторичных цепей
DL/T375 Общие технические условия для наружных распределительных коробок
DL/T499 Технические нормы для низковольтного электроснабжения в сельской местности
DL/T614 Многофункциональные счетчики электроэнергии
Q/GDW11196 Технические принципы выбора и нормы испытаний для устройств защиты от остаточного тока
Документация продукта
