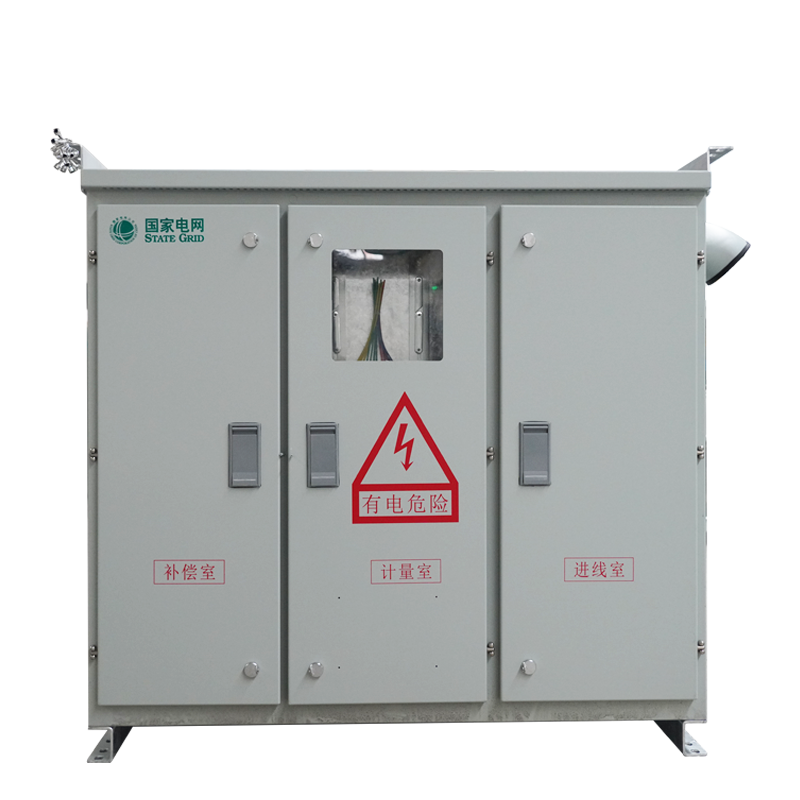

JP шкаф с порошковым покрытием

Обзор продукции
Применяя передовые концепции дизайна и следуя принципам безопасности, экономии, разумности и надежности, низковольтная интегрированная распределительная коробка типа JP представляет собой вид высокоэффективного и интегрированного электрического оборудования управления. В сочетании с потребностями современных электрических систем зданий, он обеспечивает эффективные, безопасные и надежные решения по распределению электроэнергии для систем передачи и распределения электроэнергии ниже уровня напряжения 0,4 кВ.

Он объединяет в себе распределение электроэнергии, управление цепями, защиту от перегрузки и короткого замыкания, компенсацию реактивной мощности и учет электроэнергии, и представляет собой новый тип интегрированного шкафа для распределения электроэнергии вне помещений с компенсацией реактивной мощности, который подходит для реконструкции городских электросетей, модернизации сельских электросетей, электроснабжения промышленных предприятий, освещения жилых кварталов и других разнообразных сценариев применения электроэнергии. Продукт соответствует стандартам GB/T 7251.2-2023 и GB/T 15576-2020, прошел сертификацию CQC и является идеальным низковольтным комплектом устройств в условиях трансформации электросетей.

Благодаря модульной конструкции, высокому уровню защиты, возможности быстрой компенсации реактивной мощности и гибкой конфигурации фидерных цепей шкаф JP представляет собой безопасное, надежное и простое в обслуживании решение для распределения электроэнергии. Кроме того, шкафы JP оснащены передовыми функциями автоматического управления, способными автоматически выходить из системы после сбоя питания и автоматически восстанавливаться после задержки подачи питания, что значительно повышает интеллектуальный уровень энергосистемы и удобство работы пользователей.

Модель и значение продукта

RE-JP-00001

RE - название компании

JP-интеллектуальная интегрированная распределительная коробка

00001 - код продукта

Yсловия использования

a.Высота над уровнем моря: ≤2000 м;

b.Годовая максимальная температура: +40°C (и средняя температура за один цикл в 24 часа не превышает +35°C);

c. Минимальная годовая температура: -25°C.

d. Влажность окружающей среды: 100 % относительной влажности в течение коротких периодов при 25°C;

e. Уровень загрязнения: класс III;

f. Сейсмическая интенсивность: ≤ 8 градусов, горизонтальное ускорение 0,2g;

g. Скорость ветра: не более 35 м/с;

h.Место установки: на открытом воздухе;

i.Наклон: не более 3°;

j.Интенсивность солнечного света: 0,1 Вт/см².

Основные характеристики

a.Материал: оболочка изготовлена из 304 нержавеющей стали материал сборки, с дождем, пылезащитный, огнестойкий, взрывозащищенный, антикоррозийный и другие свойства, материал из нержавеющей стали высокой твердости и прочности, может обеспечить лучшую физическую защиту от транспортировки и установки удара и деформации.

b. Защита безопасности: перенапряжение, перегрузка, пониженное напряжение, недостаточный ток, короткое замыкание, обрыв фазы и другие функции защиты.

c. Функция автоматического управления: с функцией автоматической работы, такой как автоматический выход после сбоя питания, автоматическое восстановление после задержки подачи питания и т.д., для повышения интеллектуального уровня системы.

a.Материал: оболочка изготовлена из 304 нержавеющей стали материал сборки, с дождем, пылезащитный, огнестойкий, взрывозащищенный, антикоррозийный и другие свойства, материал из нержавеющей стали высокой твердости и прочности, может обеспечить лучшую физическую защиту от транспортировки и установки удара и деформации.

b. Защита безопасности: перенапряжение, перегрузка, пониженное напряжение, недостаточный ток, короткое замыкание, обрыв фазы и другие функции защиты.

c. Функция автоматического управления: с функцией автоматической работы, такой как автоматический выход после сбоя питания, автоматическое восстановление после задержки подачи питания и т.д., для повышения интеллектуального уровня системы.

d. Быстрый отклик: быстрое время отклика для компенсации реактивной мощности, ≤20 мс, что обеспечивает увеличение коэффициента мощности электросети до более чем 0,95.

Tехнические параметры

Номинальное напряжение: 400 В

Номинальный ток: ≤630.

Номинальное напряжение изоляции: 1000В

Номинальная частота: 50 Гц.

Количество фидерных цепей: 2~4

Режим компенсации: комбинация трехфазной компенсации и однофазной компенсации.

Компенсационная способность: 20квар~180квар.

Метод компенсации: циклическая заливка, кодовая заливка, автоматическая заливка с нечетким управлением.

Самое быстрое время отклика: ≤20 мс

Номинальное напряжение: 400 В

Номинальный ток: ≤630.

Номинальное напряжение изоляции: 1000В

Номинальная частота: 50 Гц.

Количество фидерных цепей: 2~4

Режим компенсации: комбинация трехфазной компенсации и однофазной компенсации.

Компенсационная способность: 20квар~180квар.

Метод компенсации: циклическая заливка, кодовая заливка, автоматическая заливка с нечетким управлением.

Самое быстрое время отклика: ≤20 мс

Степень защиты: IP44.

Таблица стандартных внешних размеров
