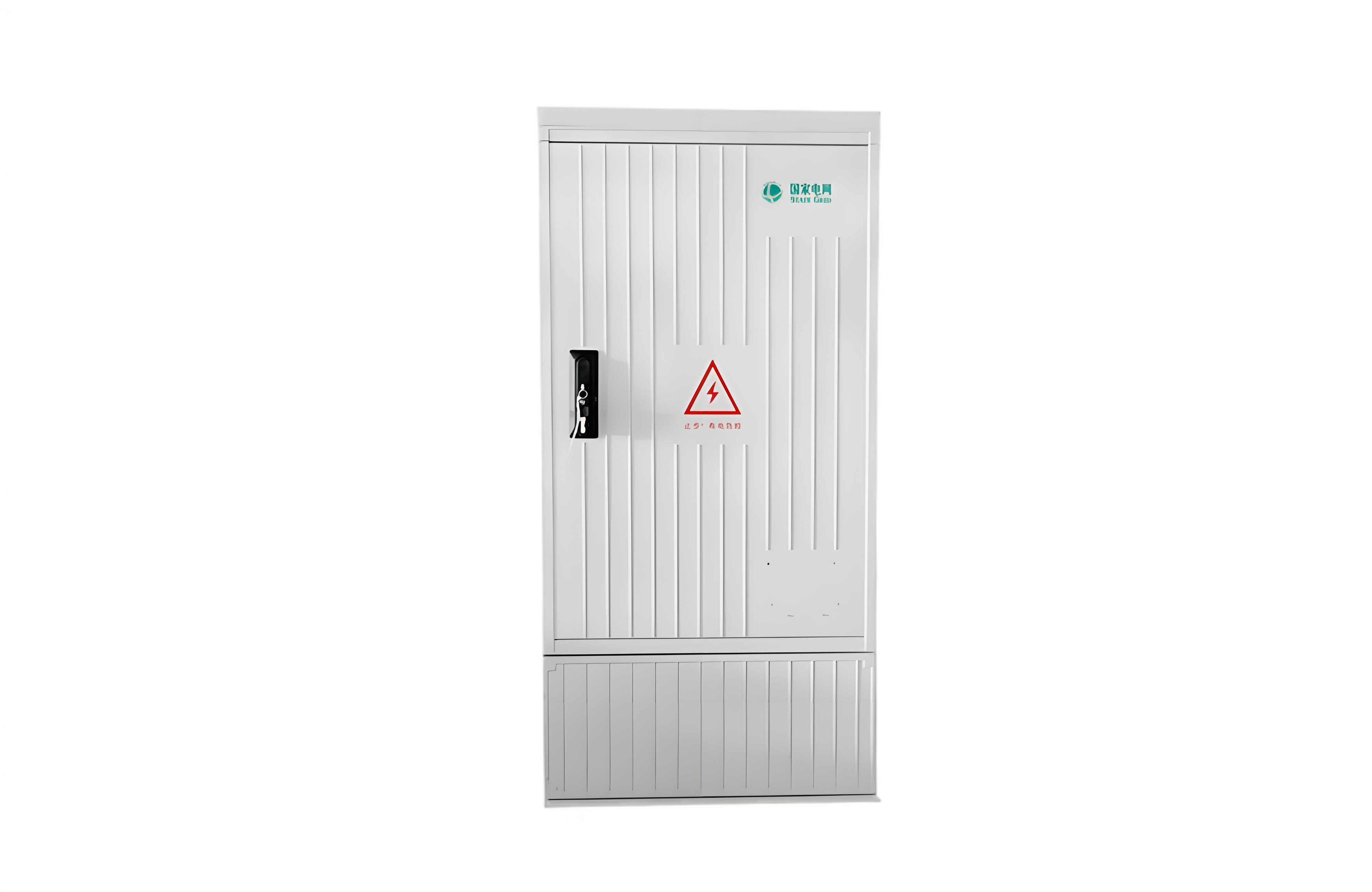

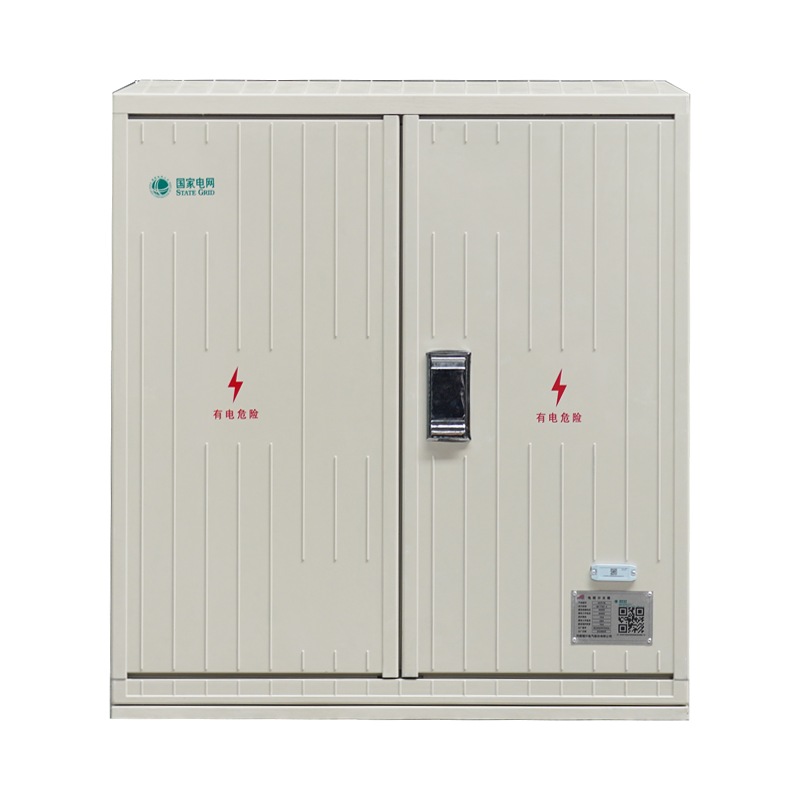

SMC кабельный распределительный ящик
Низковольтная коробка ответвления кабеля широко используется в системе кабельной распределительной сети кабельного инженерного оборудования, в основном силовые кабели и коробка переменной, шкаф выключателя нагрузки, негативные плавленой комбинации электрического шкафа, кольцо сети блока питания и так далее подключен, играть ответвление, разветвление, реле или переключения роль для кабельной сети, чтобы обеспечить большое удобство.
Классификация продукции:
Кабельный распределительный ящик
Обзор продукта
Низковольтная коробка ответвления кабеля широко используется в системе кабельной распределительной сети кабельного инженерного оборудования, в основном силовые кабели и коробка переменной, шкаф выключателя нагрузки, негативные плавленой комбинации электрического шкафа, кольцо сети блока питания и так далее подключен, играть ответвление, разветвление, реле или переключения роль для кабельной сети, чтобы обеспечить большое удобство.
Модель Значение
Коробка ответвления кабеля DFW
□-количество главных цепей
□-количество ответвлений
□ - серийный номер конструкции шкафа (A1, A2, B1, B2)
□ - Номинальный ток главной цепи
□ - Номер программы
Yнкциональные характеристики
композитного материала SMC (листовой формовочный компаунд) путем высокотемпературного формования. Он имеет легкий удельный вес, антисейсмической коррозии, устойчивость к старению, хорошая герметичность, красивая, всепогодная функция защиты, может удовлетворить наружных инженерных проектов в различных суровых условиях и местах, чтобы преодолеть открытый металлический кабель ответвления коробка легко корродировать короткий срок службы и теплоизоляции и теплосбережения производительности и других недостатков.
Технические параметры
Нет. | Артикул | Единица измерения | Технические параметры | |
1 | Коробка | Тип конструкции |
| На входе установлен изолирующий выключатель, на выходе - автоматический выключатель в литом корпусе. |
Установка |
| Наружный напольный тип | ||
Материал коробки |
| 304 нержавеющая сталь | ||
Степень защиты корпуса |
| IP44 | ||
Размер коробки |
|
| ||
2 | шины | Номинальное рабочее напряжение | V | 400 |
Номинальное напряжение изоляции | V | 690 | ||
Номинальная частота | Hz | 50 | ||
Номинальный ток | A | 160/250/400/630 | ||
Номинальный выдерживаемый ток короткого замыкания |
| 10kA，1S | ||
Материал сборных шин |
| T2 электротехническая медь | ||
3 | Выключатель изоляции | Количество полюсов |
| 3P |
Номинальное рабочее напряжение | V | 400 | ||
Номинальное напряжение изоляции | V | 690 | ||
Номинальный ток | A | 160/250/400/630 | ||
Номинальный кратковременный выдерживаемый ток |
| 10kA，1S | ||
4 | Автоматический выключатель в пластиковом корпусе | Количество полюсов |
| 3P |
Тип выключателя |
| Электронный тип Конфигурация функции трехступенчатой защиты электронного расцепителя (длительное и короткое время задержки и время запуска двигателя автомата в соответствии) | ||
Номинальное рабочее напряжение | V | 400 | ||
Номинальное напряжение изоляции | V | 690 | ||
Номинальный ток | A | 250/160/400 | ||
Номинальная предельная отключающая способность | kA | 50 | ||
Номинальная рабочая отключающая способность | kA | 35 | ||
Yсловия эксплуатации
Наименование | Единица измерения | Значение проектной потребности | |
Уровень загрязнения |
| III (внутри помещения) / Ⅳ (снаружи) | |
Температура окружающей среды | Температура окружающей среды | ℃ | -25℃~＋40℃ (внутри помещения) |
-25℃~＋45℃ (снаружи) | |||
Максимальная дневная разница температур | K | 25 | |
Самая жаркая среднемесячная температура | ℃ | 30 | |
Максимальная среднегодовая температура | 20 | ||
Влажность | Среднесуточная относительная влажность | % | ≤95 |
Среднемесячная относительная влажность | ≤90 | ||
Высота над уровнем моря | M | ≤1000 | |
Интенсивность солнечной радиации | W/cm2 | 0.1 | |
Устойчивость к землетрясениям | Горизонтальное ускорение грунта | m/s2 | 0.2g |
Вертикальное ускорение грунта | m/s2 | 0.15g | |
Синусоидальный резонанс |
| ≥1.67 | |
Коэффициент безопасности | |||
Место установки | Крытый/наружный | ||
Документация продукта
