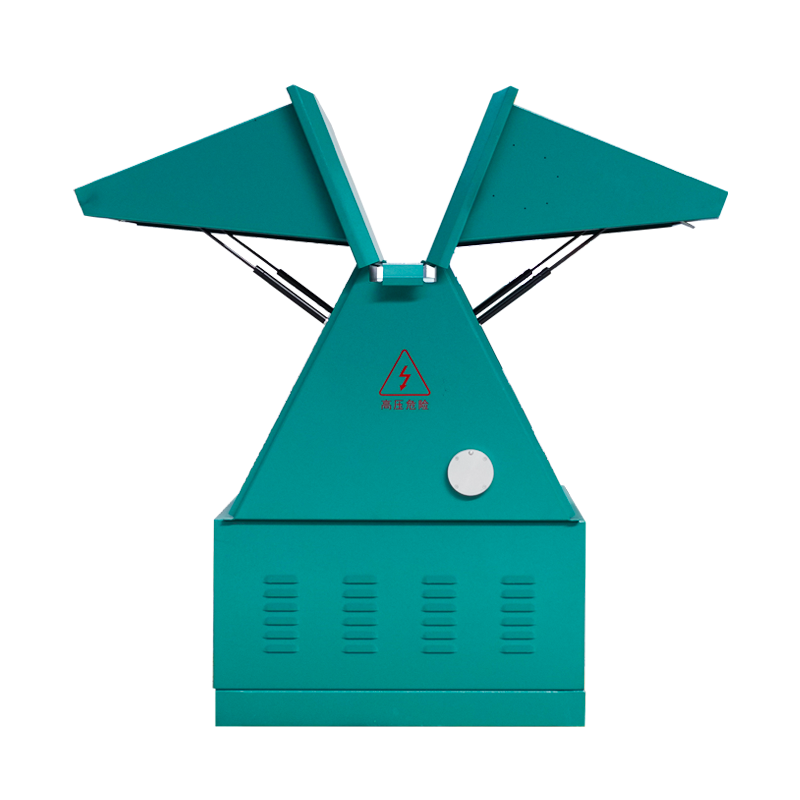

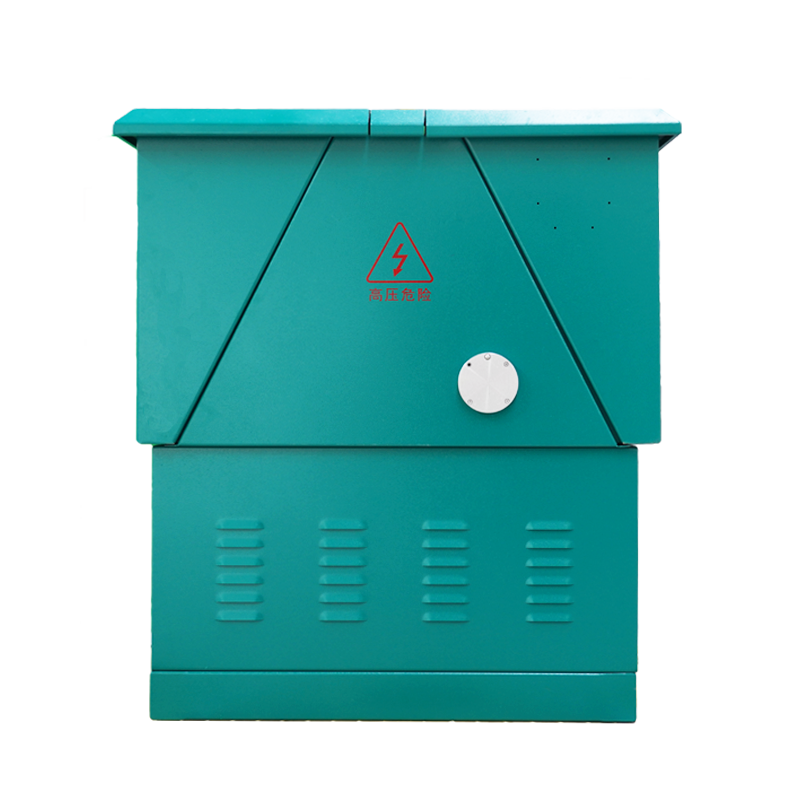

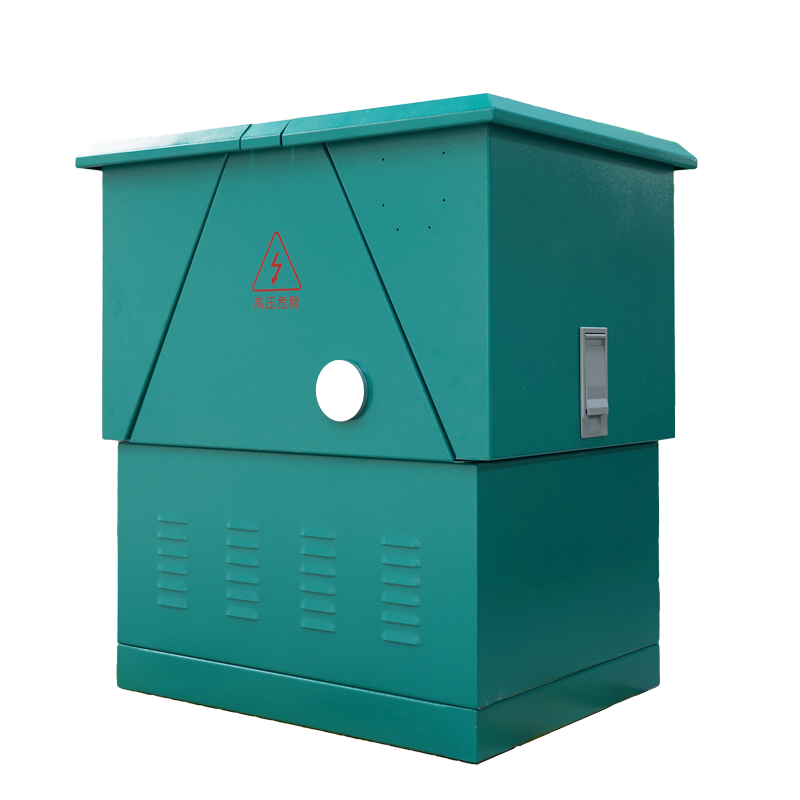

Eвропейская коробка ответвления кабеля 10 kV

Обзор продукта

Европейская коробка кабельного ответвления широко используется в последние годы в системе распределения электроэнергии кабельного инженерного оборудования, ее основными особенностями являются двусторонняя дверь, использование сквозного корпуса стены в качестве соединительной шины, с небольшой длиной, расположение кабеля ясно, трехжильные кабели не нужно пересекать преимущества большого пролета. Используемые кабельные вводы соответствуют стандарту DIN 7636. Как правило, используются кабельные вводы с болтовым соединением на номинальный ток 630A.

Модель Значение

Коробка ответвления кабеля DFW

□-количество главных цепей

□-количество ответвлений

□ - серийный номер конструкции шкафа (A1, A2, B1, B2)

□ - Номинальный ток главной цепи

□ - Номер программы

Функциональные характеристики

Полностью изолированная и герметичная конструкция, отсутствие необходимости в изоляционном расстоянии, надежная гарантия личной безопасности.

Пылезащищенный, устойчивый к наводнениям, коррозии, не требует обслуживания, может использоваться на открытом воздухе, а также диффундировать в воде, применим к любой суровой среде.

Компактная структура, небольшой объем, простота установки, красивый внешний вид, подходит для проектов реконструкции городских электросетей.

Гибкие впускные и выпускные линии, могут быть сконфигурированы в соответствии с потребностью в нескольких ответвлениях впускных и выпускных линий для удовлетворения различных требований к проводке.

Он может быть оснащен заряженным дисплеем, индикатором короткого замыкания и молниеотводом для повышения надежности и безопасности электроснабжения.

Технические параметры

Yсловия эксплуатации

Температура окружающей среды: максимальная температура воздуха: +40℃, минимальная температура воздуха -30℃.

Скорость ветра: довольно 34 м/с (не более 700 Па); и

Влажность: среднее значение дневной относительной влажности не более 95%, среднее значение месячной относительной влажности не более 95%, среднее значение месячной относительной влажности не более 95%.

Среднемесячное значение относительной влажности не более 95%.

Вибрация: горизонтальное ускорение не более 0,4 м/с2, вертикальное ускорение не более 0,15 м/с2.

Наклон места установки: не более 3°; и

Окружающая среда: окружающий воздух не подвержен коррозии, горючим газам, водяным парам и другим явным загрязнениям, нет сильной вибрации в месте установки.
