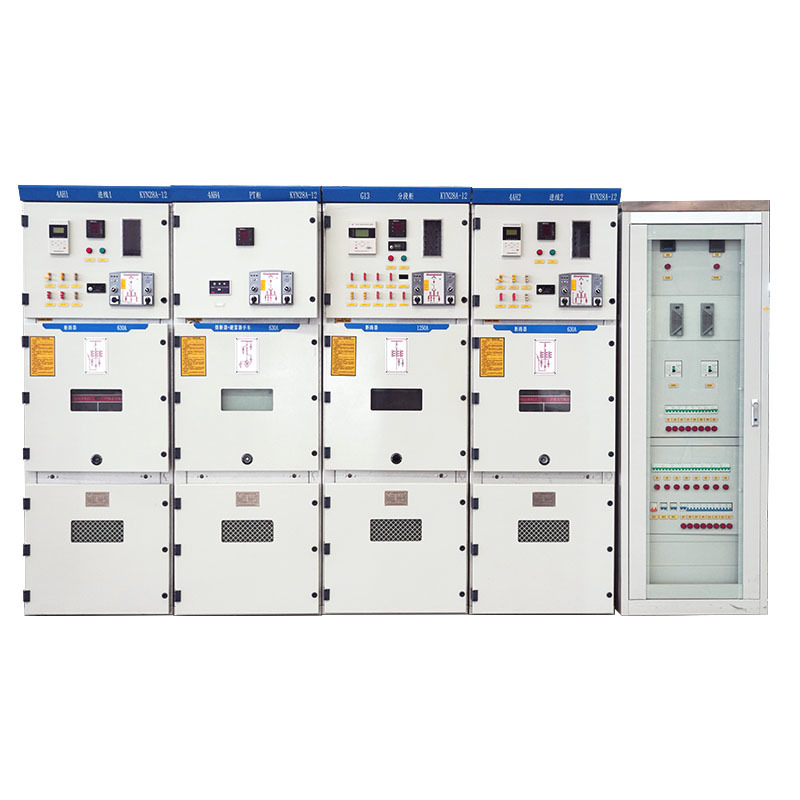

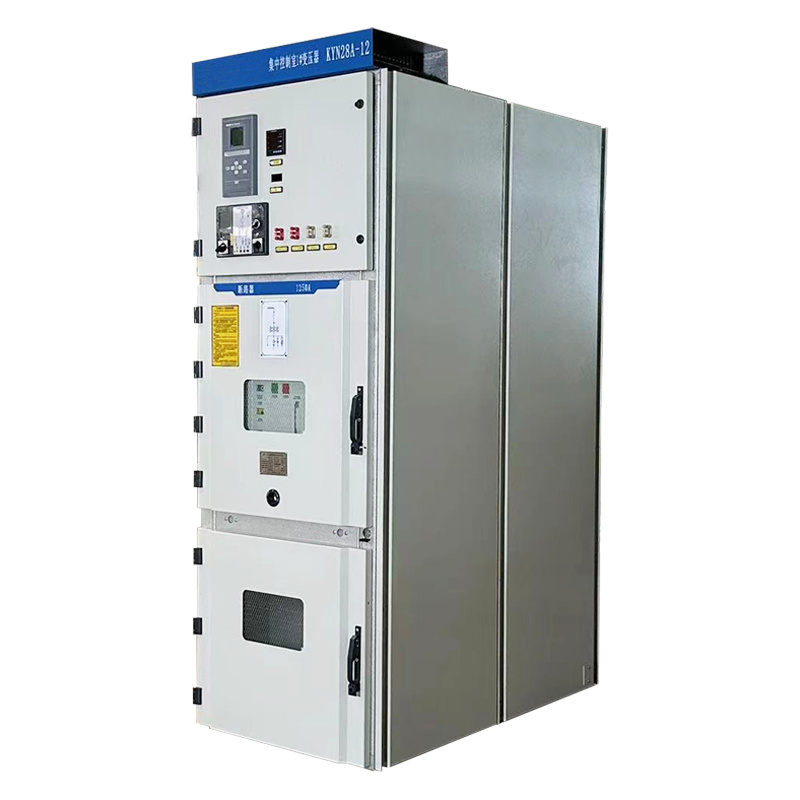

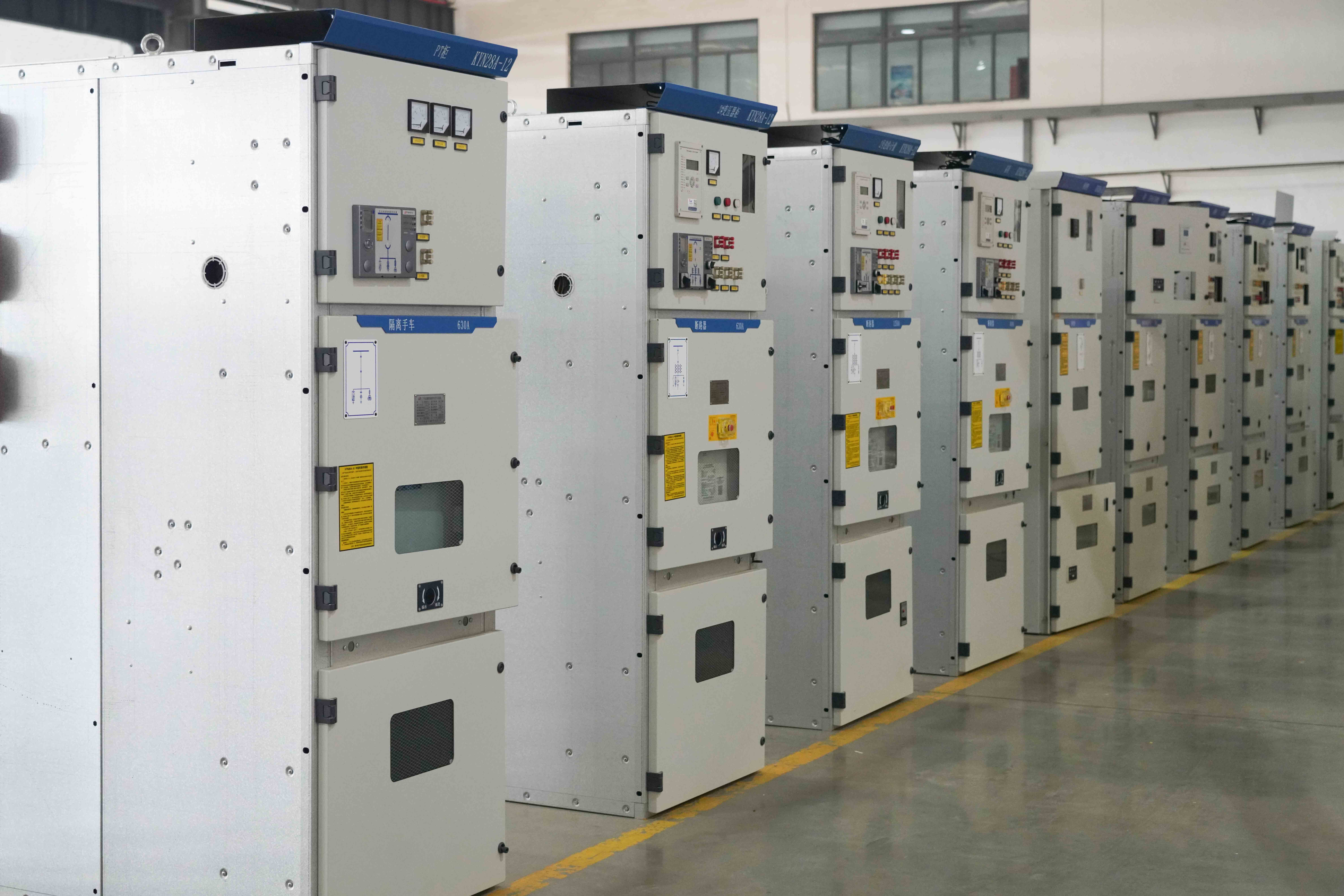

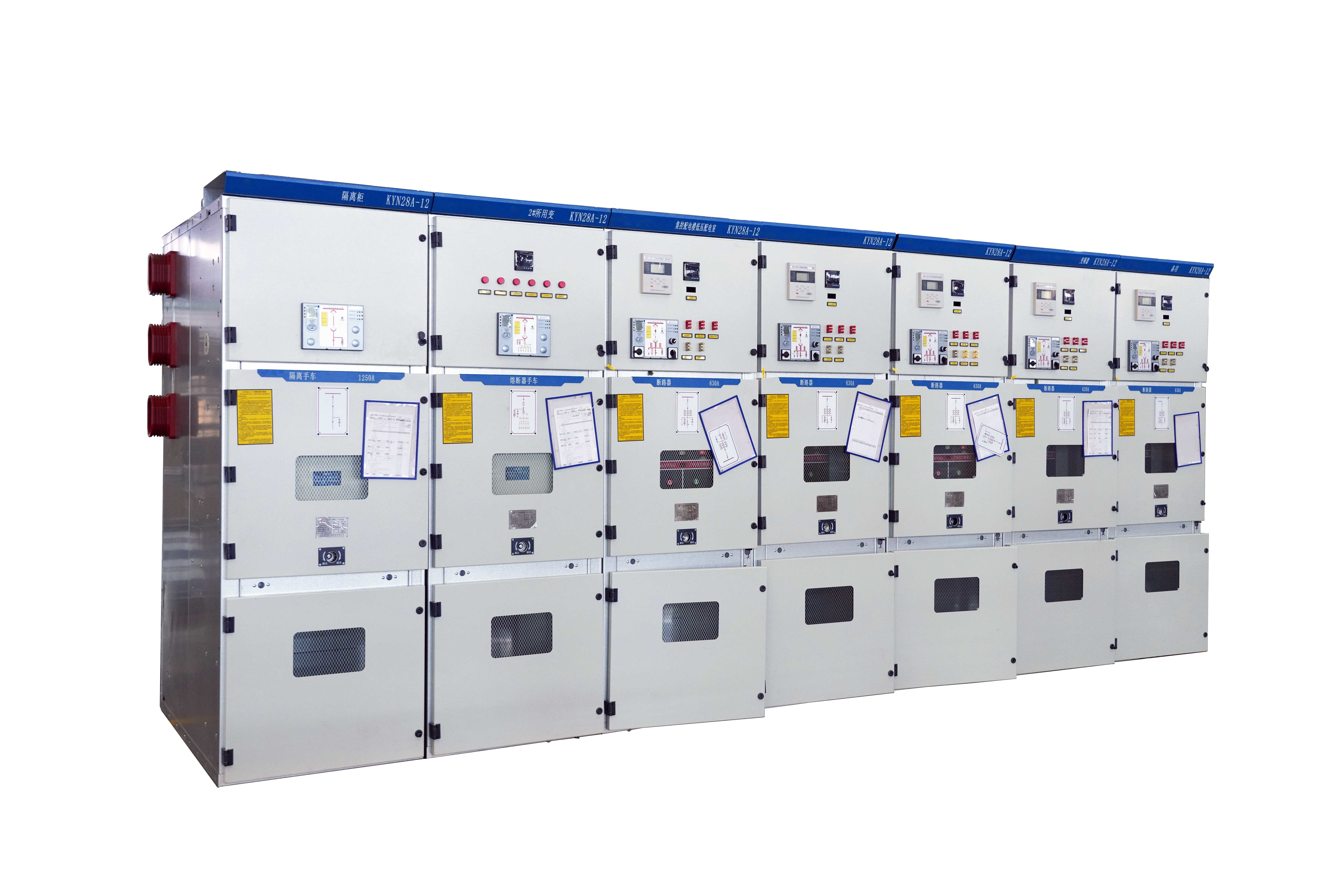

Металлический бронированный распределительный шкаф с выключателем типа KYN28A-12(GZS1)

Обзор продукта

Металлическое бронированное выключающее устройство типа KYN28A-12(GZS1) с открывающимися дверцами — это законченное внутридомовое устройство распределения электроэнергии для трехфазного переменного тока 50 Гц, номинальное напряжение 3,6~12 кВ, с одной шиной и секционированной системой одной шины. Оно подходит для электростанций, подстанций, аэропортов, доков, заводов, шахт и предприятий, гостиниц, высотных зданий финансового и гражданского назначения и других внутренних систем электроснабжения, в качестве устройства приема, распределения электроэнергии, а также мониторинга и защиты энергосети. Выключающее устройство выполняет пять функций предотвращения неправильного включения и выключения выключателя ; предотвращения включения и выключения разъединителя под нагрузкой; предотвращения зависания (замыкания) заземляющего провода ( заземляющего выключателя ); предотвращения замыкания выключателя с заземляющим проводом (заземляющий выключатель); и предотвращения случайного попадания в находящиеся под напряжением участки, и это — устройство распределения электроэнергии с превосходными характеристиками.

Модель и значение

KYN28A-12

K — Бронированное металлическое выключающее устройство

Y-Movable

N — Условия использования: (внутри помещений)

28 — Номер проекта

12 — Номинальное напряжение (кВ)

Характеристики продукта

• Успешно прошло ряд испытаний, демонстрирующих конденсацию, повышение температуры, механическую работу и механический ресурс, изоляцию, замыкание и размыкание короткого замыкания, внутреннюю дугу горения и т. д., что полностью отвечает различным потребностям различных пользователей в выключающем оборудовании;

• Заземляющий выключатель использует механизм быстрого замыкания с возможностью замыкания короткого замыкания и механический фиксатор, установленный на соединительном стержне приводного механизма, который предотвращает вдавливание в тележку выключателя или случайное попадание в находящиеся под напряжением участки, когда заземляющий выключатель находится в закрытом состоянии. Заземляющий выключатель также может быть оборудован защелкивающим соленоидом для реализации электрической блокировки между заземляющим выключателем и внешкафным оборудованием;
• Приводной механизм клапана может быть дооснащен электрическим блокирующим устройством, чтобы предотвратить попадание тележки выключателя на находящиеся под напряжением статические контакты из-за неправильного управления при выдвижении тележки из положения, для обеспечения безопасности персонала и оборудования;
• В приоритетном порядке используются микропроцессорные устройства защиты серии Xuji для реализации безупречной работы как основной цепи, так и цепи управления, а также могут использоваться другие типы устройств защиты для реализации интеллектуальной работы выключающего устройства;
• Выключающее устройство также может использовать тороидальный трансформатор тока переднего типа, чтобы сделать обслуживание оборудования, ремонт более удобным, трансформатор тока можно вытащить непосредственно спереди, что обеспечивает установку вплотную к стене и спина к спине, уменьшая занимаемую площадь; чтобы гарантировать, что тележки с одинаковыми техническими характеристиками могут свободно заменяться, а тележки с различными техническими характеристиками не могут попасть в рабочее положение.

Условия стандартной эксплуатации

Основные параметры

инструкция по заказу

Для обеспечения высококачественной и эффективной продукции и решений при размещении заказа необходимо предоставить следующую информацию

Принципиальные схемы главных цепей, схемы размещения, планы этажей

квадратичная схема

Модель, спецификация и количество основных электронных компонентов в шкафу выключающего устройства

Размеры коробки

Сводная таблица электрооборудования с количеством принадлежностей

Технические параметры и другие особые требования и инструкции, отличающие их от стандартных параметров продукта.
