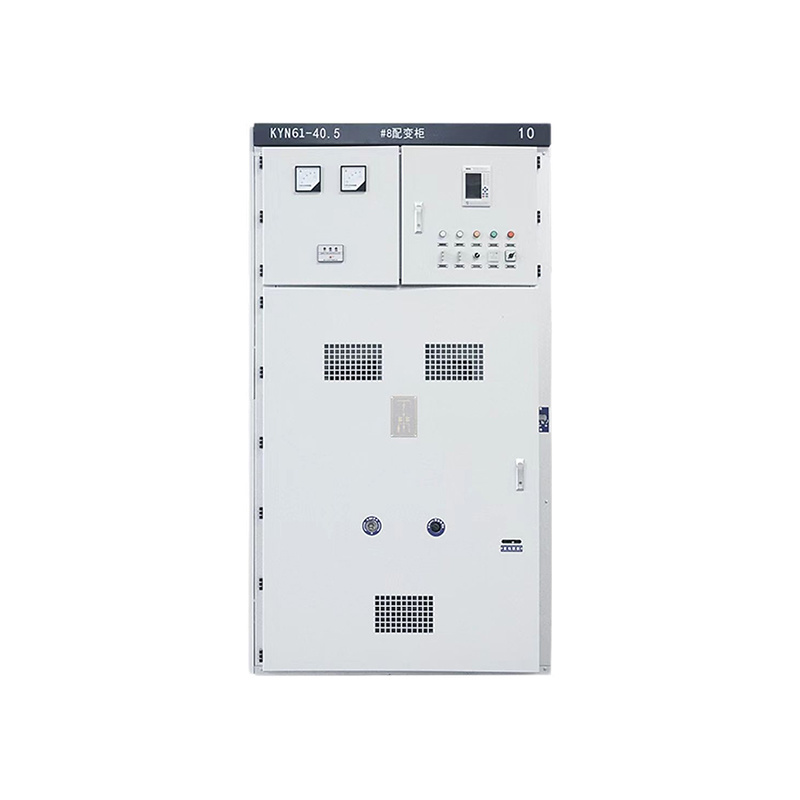

КYN61-40.5(Z) Бронированный съемный металлический шкаф управления переменного тока

Обзор продукта

КРУ открытого типа бронированного исполнения КYN61-40,5 (Z) (далее – КРУ) представляет собой трехфазное поперечно-проточное оборудование для распределения электроэнергии полной комплектации 50Гц, рассчитанное на напряжение 40,5 кВ для установки внутри помещений. В качестве электростанции, подстанции и промышленных предприятий, а также предприятий горнодобывающей промышленности оно предназначено для приема и распределения электроэнергии, выполняя функции управления, защиты и мониторинга цепей; также может использоваться в местах с частыми операциями.

Характеристики продукта

• Разумное использование композитной изоляции, оптимизация формы электродов, улучшение распределения электрического поля и другие меры обеспечивают компактную конструкцию всего шкафа, что эффективно уменьшает занимаемую площадь.
• Функция «пятизащиты» обеспечивает безопасную и надежную работу: тележка, выключатель, заземляющий выключатель и задняя дверь шкафа оснащены механизмом блокировки, предотвращающим неправильное использование; в механизм привода клапана можно добавить навесной замок, чтобы предотвратить выдвижение тележки из шкафа, исключить случайное открытие двери непрофессиональным персоналом и связанные с этим несчастные случаи; операции с выключателями, заземляющими выключателями и другими устройствами могут выполняться при закрытой дверце шкафа, что полностью реализует функцию работы «с закрытой дверцей».
• Шкаф изготовлен из высокопрочного, коррозионно-стойкого импортного цинково-алюмоцинкового листа, обработанного на станке с ЧПУ, соединен высокопрочными болтами и гайками, заклепочными гайками, весь шкаф не имеет сварных швов, отличается высокой точностью размеров, хорошей жесткостью, что обеспечивает взаимозаменяемость тележки.
• Использование механизма привода с шариковинтовой передачей обеспечивает легкое и плавное перемещение (выдвижение) тележки.
• Простота в эксплуатации и техническом обслуживании: пользователь сможет освоить работу и понять меры предосторожности, используя только руководство пользователя; специальное обучение не требуется.

Нормальные условия эксплуатации

Температура окружающего воздуха: максимальная температура +40℃, минимальная температура -15℃, среднесуточная температура не более +35℃.

Высота над уровнем моря: не более 1000 м.

Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%.

Интенсивность сейсмических воздействий: не более 8 баллов.

Парциальное давление водяного пара: среднесуточное не более 2,2 кПа, среднемесячное не более 1,8 кПа.

Окружающая среда: отсутствие пожаров, взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.

Окружающий воздух: без заметного загрязнения пылью, дымом, коррозионными или легковоспламеняющимися газами, парами или аэрозолями; амплитуда электромагнитных помех, наводимых во вторичной системе, не превышает 1,6 кВ.

Особые условия эксплуатации (например, влажные и жаркие зоны, высокогорные районы) оговариваются дополнительно с нашей компанией.

Области применения

Энергетические сети и электростанции: электростанции, подстанции, распределительные устройства

Промышленность: черная и цветная металлургия; угольная промышленность, горнодобывающая промышленность; нефтехимическая промышленность

Транспорт и логистика: аэропорты, порты; железнодорожный транспорт

Гражданский сектор: инфраструктура, гражданское электроснабжение

Основные параметры

Установка КРУ

Высота электротехнической камеры: >4500 мм.

Расстояние от стены за шкафом: >1500 мм.

Ровность фундаментной рамы: <1 мм/м.

Заранее заложенный канал фундамента не должен выступать над землей более чем на 3 мм.

Может быть прикреплено к фундаменту болтами или приварено.

Масса КРУ приблизительно 1800 кг.

Ширина прохода для обслуживания КРУ (однорядное расположение): >3000 мм, двухрядное (лицом к лицу) >4000 мм.
