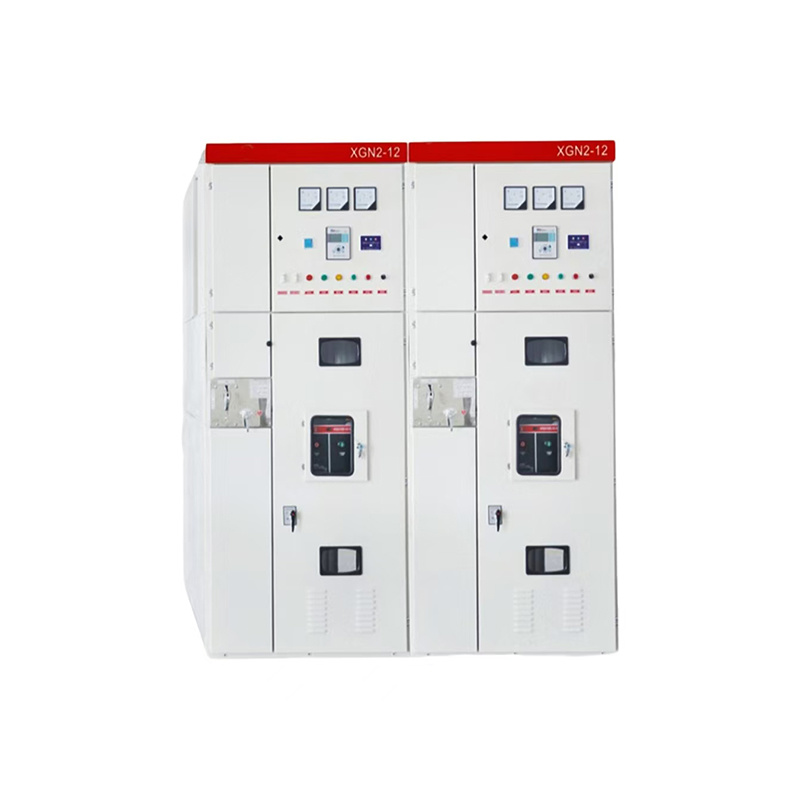

Распределительное устройство XGN2-12 коробчатого типа с несъемной металлической оболочкой

Обзор продукта

Вводно-распределительное устройство (ВРУ) типа XGN2-12, металлическое, ящичного типа, предназначено для работы в трехфазных сетях переменного тока частотой 50 Гц с номинальным напряжением 3,6-12 кВ. Оно подходит для систем с одной шиной, одной шиной с байпасом и двумя шинами, используется для приема и распределения электроэнергии. В основном применяется на электростанциях, в электрогенерирующих установках малой и средней мощности, на промышленных предприятиях, в горнодобывающей промышленности и коммунальных предприятиях для распределения электроэнергии, а также во вторичных подстанциях систем электроснабжения, приема и передачи электроэнергии и т.д. В качестве главных выключателей используются вакуумные выключатели серий ZN28-10, VS1-12 и других серий.

Номер модели и ее расшифровка

XGN2-12□/□□-□

X - ящичное ВРУ

G-Fixed

N - для внутреннего размещения

2 - номер конструкции

12 - номинальное напряжение

□ - тип выключателя: S - маломасляный (или без масла), Z - вакуумный, F - элегазовый

□ - тип привода: T - пружинный, D - электромагнитный

□ - номинальный тепловой ток, А

□ - номинальный динамический ток, кА

Особенности продукта

• Корпус данного типа ВРУ сварен из уголковой стали, также может быть собран болтовым соединением из профильной стали, внешняя конструкция из стальных листов; корпус имеет четыре независимых отсека: шинный отсек, отсек выключателя, отсек реле и кабельный отсек, каждый отсек разделен металлической герметизирующей перегородкой; крышка и дверь изготовлены из гнутого стального листа, в условиях нормальной эксплуатации и технического обслуживания, согласно стандартным процедурам, открытие двери не требует инструментов, но крышка не открывается.
• Выключатель устанавливается неподвижно в отсеке выключателя с каналом для сброса давления, а приводной механизм устанавливается с левой передней стороны снаружи шкафа, и они соединены горизонтальным валом, стяжными шпильками и т.д.
• Верхние и нижние разъединители представляют собой поворотные разъединители GN30-10(D) с двойным разрывом (для нижних разъединителей ВРУ с номинальным током 3150 А и выше используется не поворотный тип GN22-10).
• Взаимоблокировка между выключателями, верхними и нижними разъединителями, передней и задней дверями осуществляется с помощью специального механизма механической блокировки и программной механической блокировки типа JSXGN для ящичных шкафов, что соответствует требованиям "пятикратной защиты" шкафа ВРУ.
• ВРУ предназначено для обслуживания с двух сторон, не устанавливается вплотную к стене; в отсеках выключателя и кабельного отсека установлено освещение; передняя дверь в нижней части шкафа параллельна ряду заземляющих медных шин для безопасного и надежного заземления каждого шкафа.

Нормальные условия эксплуатации

Температура окружающего воздуха не должна быть выше +40°C и ниже -25°C. Среднесуточная температура не должна превышать +35°C; и

Среднесуточная относительная влажность окружающего воздуха не должна превышать 95%, а среднемесячная относительная влажность - 90%.

Среднесуточное парциальное давление водяного пара не должно превышать 2,2 кПа, а среднемесячное - 1,8 кПа.

а) Высота над уровнем моря места эксплуатации не должна превышать 1000 м.

Максимальная интенсивность сейсмических колебаний не должна превышать 8 баллов.

ВРУ следует устанавливать в закрытом помещении, не подверженном воздействию огня, взрыва, сильного загрязнения, химически коррозионных газов и сильной вибрации. В тяжелых условиях степень защиты должна соответствовать повышенным требованиям.

В жарких и влажных районах с большими колебаниями температуры возможно образование конденсата в шкафу ВРУ; по необходимости могут быть установлены устройства регулировки влажности и обогреватели, обеспечивающие автоматическое поддержание параметров среды внутри шкафа для предотвращения образования влаги и конденсата на оборудовании.

Особые условия эксплуатации (например, влажные и жаркие зоны, высокогорные районы) оговариваются дополнительно с нашей компанией.

Области применения

Электросети и электростанции: электростанции, подстанции, распределительные пункты

Промышленность: черная и цветная металлургия; угольная, горнодобывающая промышленность; нефтехимическая промышленность

Транспорт и логистика: аэропорты, порты; железнодорожный транспорт

Гражданское строительство: инфраструктура, распределение электроэнергии в гражданском секторе

Основные параметры

Монтаж

• Установка межбазового репера на нижний периметр, основание над плохой медью выступает на 1-3 мм, неровность диапазона на метр не превышает 1,5 мм, полная длина диапазона не превышает 5 мм.
• Установите переключающие фазы на фундамент по порядку, отрегулируйте положение установки, а затем используйте болты М12 или точечную сварку для их фиксации и закрепите шкаф винтами MB между шкафами.
• Снимите заднюю крышку для установки главной шины и основного источника питания, контактная поверхность клемм должна быть очищена и покрыта нейтральным вазелиновым маслом, загерметизируйте кабельные отверстия после установки.
• Подключите заземляющую шину между шкафами так, чтобы направление расположения шкафа распределительного устройства было одним, проверьте, входят ли рабочее заземление и защитное заземление в смесь, подключена ли цепь заземления, сопротивление рабочего заземления не должно быть больше 1000 Ом, сопротивление защитного заземления не должно быть больше 40 Ом.
• Установка вторичного источника питания, кабель вводится снизу передней части шкафа, вдоль боковой стенки в низвольтное помещение, на клеммную колодку; или сверху шкафа на вторичную шину, введенную в низвольтное помещение, установленную после блокировки кабельного отверстия.
• Очистите шкаф от пыли и мусора.

Информация для заказа

При заказе пользователь должен предоставить следующую информацию:

Номер схемы главной цепи и принципиальная схема первичной системы, схема расположения;

Принципиальная схема вторичной цепи, схема расположения клемм, например, клеммы без схемы расположения в соответствии с правилами производителя;

Тип, спецификация и количество электрокомпонентов в распределительном устройстве.

Материал и спецификация главной шины и ответвительной шины в противном случае поставляются в соответствии со спецификацией производителя.

Распределительное устройство использует специальные условия окружающей среды, которые должны быть предложены во время заказа.

При необходимости аксессуаров и запасных частей следует указать их типы и количество.
