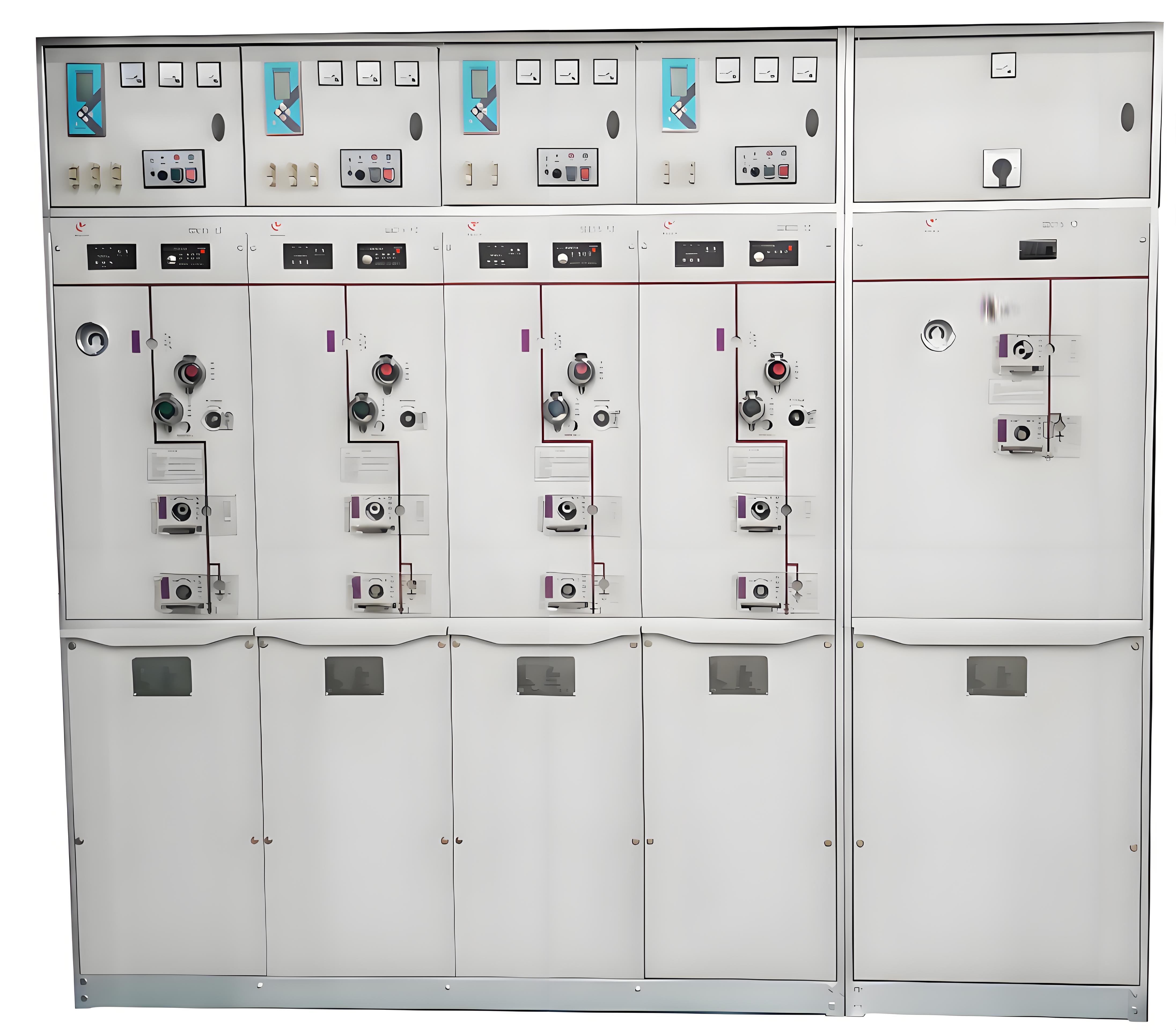

Кабинет с газом SF6 для кольцевой сети

Описание продукта

Кабинет с SF6-газом для кольцевой сети - это совместная разработка компании, основанная на передовых зарубежных технологиях, с использованием собственного исследования и производства. Это общая коробка, полностью изолированная среднепрессурным SF6-газом. Высокий уровень технологии, отличное качество, стабильные характеристики и безопасная работа. Широко используется в промышленных и гражданских распределительных системах кольцевой сети и на конечных точках электроснабжения, особенно подходит для малых вторичных распределительных станций, открытых и закрытых помещений в горнодобывающих предприятиях, городских жилых комплексах, аэропортах, железных дорогах и других местах.

Условия применения

Температура окружающей среды: -30℃～+55℃ (предельная низкая температура может достигать -40℃)

Относительная влажность: среднее значение за день ≤95% среднее значение за месяц ≤90%

Высота над уровнем моря: ≤3000 метров

Сила землетрясения: 8 баллов

Характеристики производительности

1. Безопасность и надежность

Кабинет с SF6-газом использует SF6-газ в качестве изоляционного и гасительного материала, применяя общую коробочную структуру. Все переключающие устройства и все под напряжением компоненты полностью герметичны внутри полностью изолированного корпуса, который заполнен SF6-газом под относительным давлением 0.036MPa. Герметичная структура использует передовые технологии и процессы магнитной жидкостной герметизации, что обеспечивает годовую утечку SF6-газа ≤0.05%.

Эта конструкция компактна, мала по размеру, удобна для установки и не имеет открытых под напряжением участков, что надежно гарантирует изоляционные характеристики оборудования и максимально обеспечивает безопасность работы и эксплуатации, эффективно предотвращая конденсацию, загрязнение, проникновение мелких животных и коррозионно-активных химических веществ.

2. Не требует обслуживания

Корпус с газом изготовлен из качественной нержавеющей стали толщиной 3.0 мм с использованием передовых технологий лазерной сварки и ультразвукового контроля. Продукт соответствует требованиям стандартов GB/T11022 и GB3906 к "герметичным системам давления". Все продукты прошли строгую проверку герметичности на заводе; газовые камеры распределительных шкафов проверяются на утечку SF6-газа с использованием современных методов масс-спектрометрического контроля с гелием как в процессе производства, так и в последующих проверках. После ввода в эксплуатацию требуется только периодическая проверка давления SF6-газа; проектируемый срок службы без обслуживания составляет 30 лет.

3. Гибкое и надежное расширение

Кабинеты с газом для кольцевой сети спроектированы с полумодульным подходом к расширению соединений; могут быть предложены два варианта полного изолированного расширения сверху или сбоку для удовлетворения различных потребностей применения. Через заранее подготовленные интерфейсы на верхней или боковой стороне шкафа можно гибко расширять функции, обеспечивая гармоничное единство между фиксированным положением шкафа и его гибким расширением.

Технические параметры

(注：组合电器柜的额定电流和额定短路开断电流等根据所配熔断器而定。) Примечание: Номинальный ток комбинированного электрического шкафа и номинальный ток отключения короткого замыкания зависят от установленных предохранителей.

(符合标准) Соответствует стандартам
(GB3804) GB3804 3.6kV～40.5kV Высоковольтные переключатели нагрузки переменного тока
(GB3906) GB3906 3.6kV～40.5 kV Оборудование закрытого типа переменного тока и управляющее оборудование
GB/T11022 Стандарт общих технических требований для высоковольтного выключающего и управляющего оборудования
GB1984 Высоковольтный переменный токовый автоматический выключатель
GB1985 Высоковольтные переменные токовые изолирующие выключатели и заземляющие выключатели
DL/T404 3.6 kV～40.5 kV Переменный ток металлического закрытого выключающего и управляющего оборудования
DL/T402 Технические условия заказа для высоковольтных переменных токовых автоматических выключателей
DL/T486 Высоковольтные переменные токовые изолирующие выключатели и заземляющие выключатели
DL/T593 Общие технические условия для высоковольтного выключающего и управляющего оборудования
DL/T728-2000 Технические руководства по заказу газоизолированного металлического закрытого выключающего оборудования
