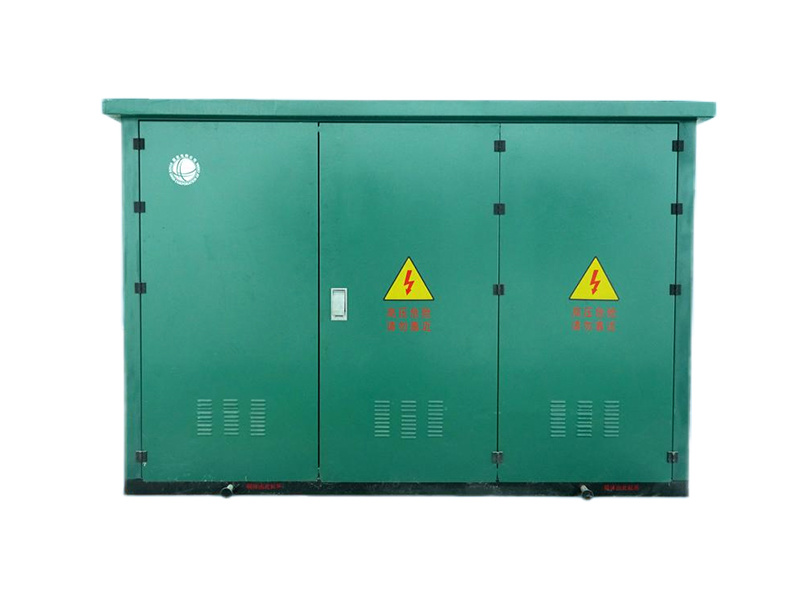

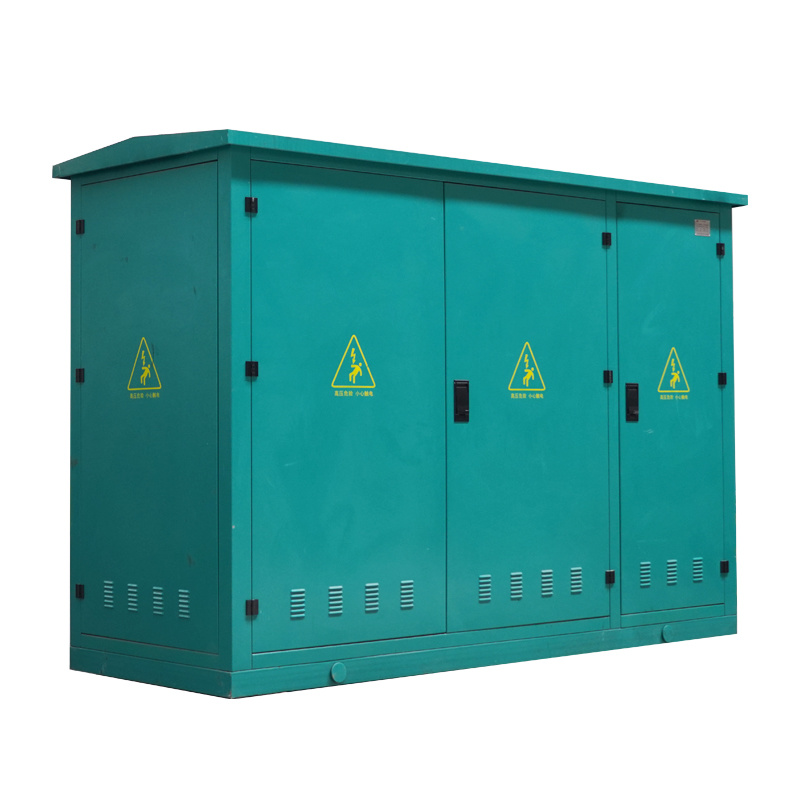

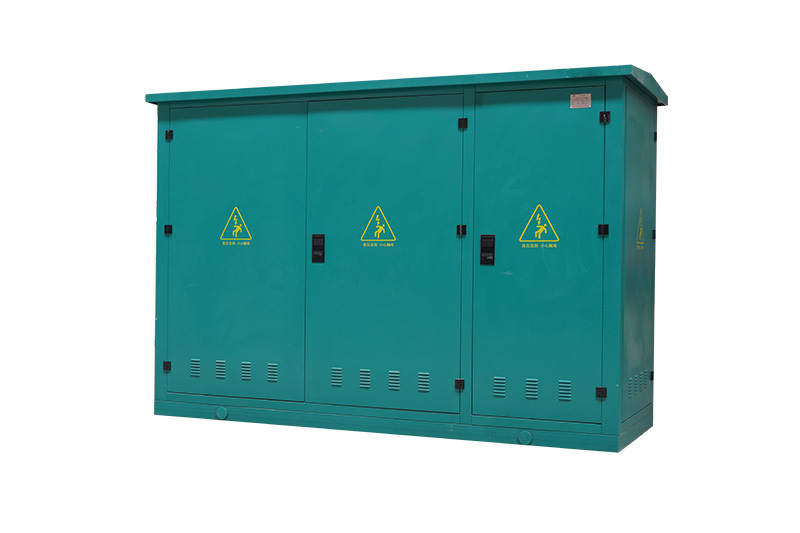

Домик открывающийся и закрывающийся типа XGW-12

Обзор продукта

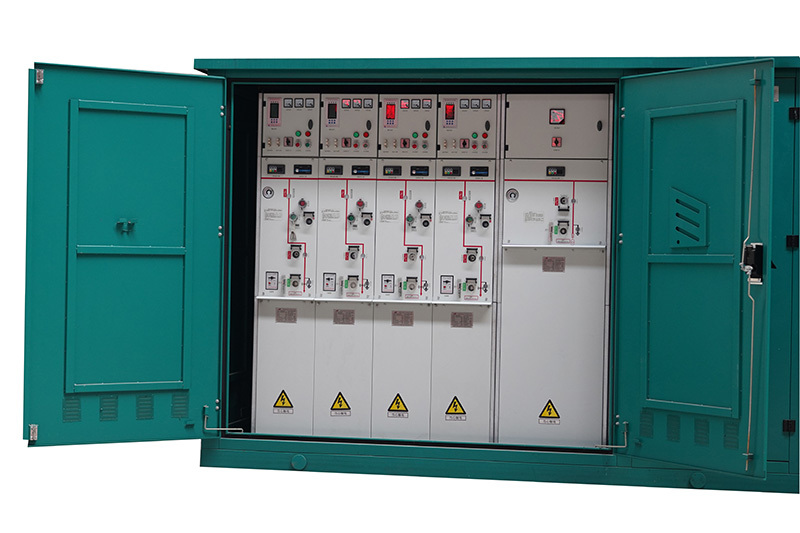

XGW-12 наружный коробочный тип стационарного открывания и закрывания, также известный как кольцевая сеть, будет представлять собой 10 кВ экологически чистые газовые кольцевые шкафы, трансформаторы тока, трансформаторы напряжения, клеммы автоматической станции (DTU) и указывающие приборы и т. д., установленные и введенные в эксплуатацию в передвижной, герметичный, влагонепроницаемый и антиконденсационный немагнитный GRC или короб из нержавеющей стали, что позволяет интегрировать первичные и вторичные системы в городской сети распределения электроэнергии, сократить сроки строительства и значительно повысить надежность работы городской электросети. Цикл строительства, значительно повышающий надежность работы городской электросети.

Показатели XGW□-12 наружного коробочного типа стационарного распределительного устройства соответствуют требованиям GB/T17467 «Высоковольтные/низковольтные сборные подстанции» и IEC466: «Высоковольтное и низковольтное выключающее и контрольное оборудование с номинальным напряжением более 1 кВ и менее 38 кВ».

Функциональные особенности
1. Применение предварительно собранной электрически заряженной сенсорной силиконовой резиновой кабельной головки, полностью герметичной, полностью изолированной, не требующей технического обслуживания и надежно гарантирующей безопасность персонала;

2. Компактная конструкция, небольшой и красивый внешний вид, короб из нержавеющей стали с двойными стенками, срок службы может составлять более двадцати лет;

3. Не влияя на работу основной сети, можно осуществлять региональное отключение электроэнергии для технического обслуживания и уменьшать масштабы отключения электроэнергии;

4. Материал короба полностью использует поверхностное напыление алюминиево-цинковой стали или стали из нержавеющей стали, толщина не менее 2 мм, обладает высокой коррозионной стойкостью, кроме основной рамы шкафа, другие части короба представляют собой листовые металлические компоненты, легкий вес, красивый и щедрый;

5. На поверхности короба нет крепежных элементов, которые можно было бы разобрать, хорошая защита от кражи, короб имеет степень защиты IP3X, хорошие характеристики водонепроницаемости;

6. Верхняя крышка имеет двухслойную конструкцию с воздушной прослойкой и оснащена вентиляционными отверстиями; воздухозаборник расположен на лицевой пластине короба, и имеется съемный пылевой фильтр; воздуховыпуск расположен в верхней части короба и скрыт под карнизом; образование конвекции воздуха снизу вверх, благодаря чему короб имеет хороший эффект теплоизоляции и вентиляции.

Технические параметры
Номинальное напряжение: 12 В

Номинальный ток: 630 А

Выдерживающее напряжение частоты (фаза-земля): 42 кВ/мин

Напряжение импульса молнии: 75 кВ

Номинальный отключающий ток: 630 А

Номинальный ток короткого замыкания при включении и выключении (пиковый): 50 кА

Номинальный ток короткого замыкания: 25/4 кА/с

Номинальный пиковый выдерживающий ток: 50 кА

Условия эксплуатации

Температура воздуха: максимальная температура окружающего воздуха не превышает +40 ℃, нижний предел температуры окружающего воздуха составляет -40 ℃;

Высота над уровнем моря: обычно не превышает 1000 м;

Давление ветра: не превышает 700 Па (скорость ветра не превышает 34 м/с);

Уровень загрязнения: IV класс;

Толщина ледяного покрова: 20 мм

Влажность: среднесуточное значение относительной влажности не более 95%, среднемесячное значение не более 90%;

Сейсмостойкость: геоморфическое горизонтальное ускорение 3,0 м/с2.

Место установки должно быть защищено от пожара, взрыва, химической коррозии и сильной вибрации.
