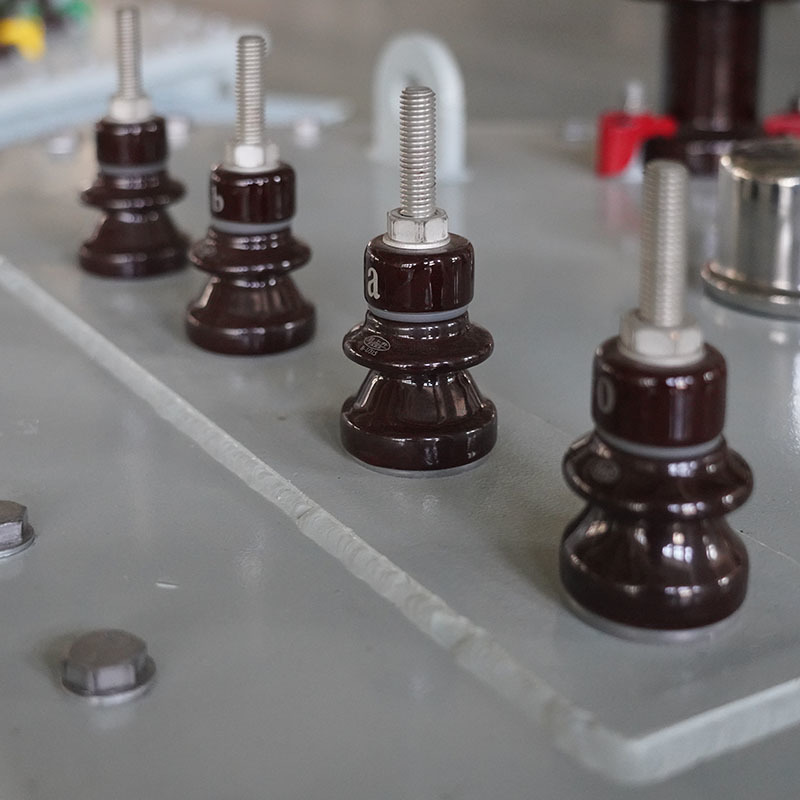

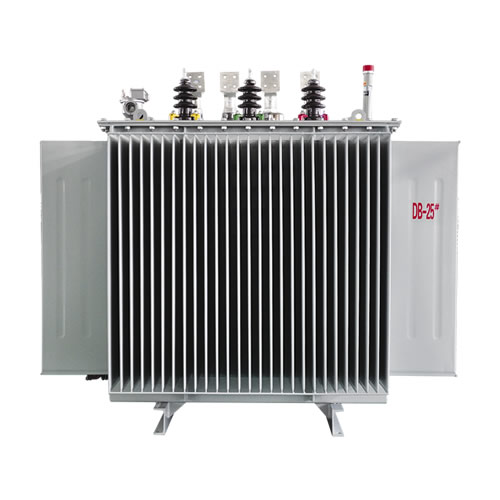

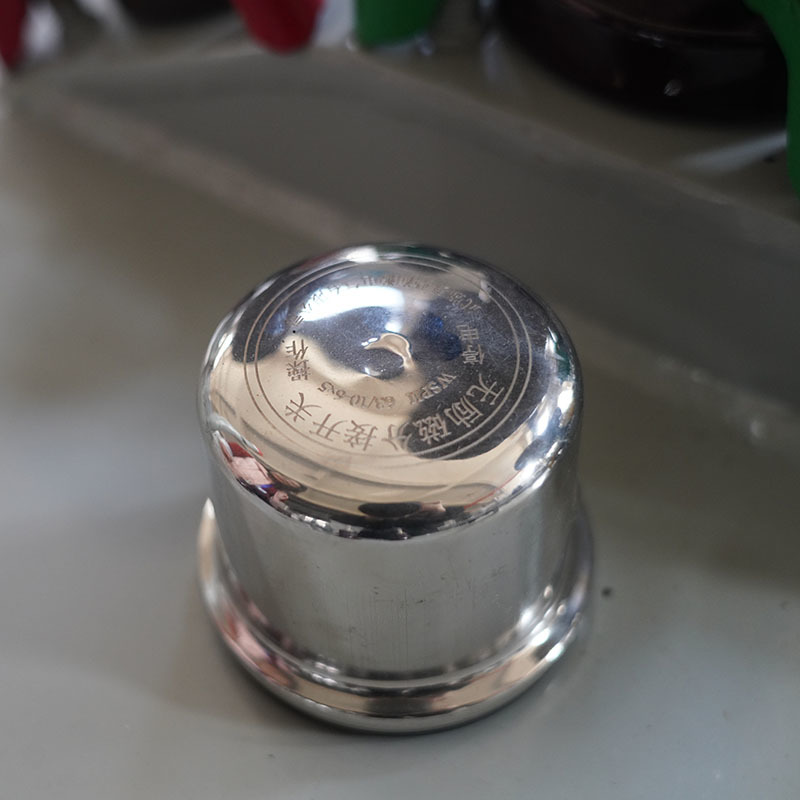

10 кВ Трансформатор на аморфном трехмерном рулонном железном сердечнике
● Напряжение: 0,4 кВ, 6 кВ - 11 кВ ● Мощность: от 30 кВА до 2500 кВА ● Модель: SH25, SH21
Классификация продукции:
Mасляный трансформатор
Обзор продукта
Новый энергоэффективный трансформатор из аморфного сплава — это трансформатор нового поколения, энергосберегающий и экологически чистый. Аморфный сплав обрабатывается с использованием быстрого процесса быстрого холодного затвердевания. Физическое состояние производительности атомов металла в неупорядоченном аморфном расположении, которое полностью отличается от кристаллической структуры кремниевой стали, более способствует намагничиванию и размагничиванию. Этот новый тип материала, используемый в трансформаторных сердечниках, может значительно снизить потери холостого хода сердечника, известный как «зеленый материал» нового века, широко используется в сельскохозяйственных сетях и других регионах с низким уровнем нагрузки, что является одним из важных устройств для достижения энергосбережения и сокращения выбросов в сети передачи и распределения электроэнергии.
Сценарий применения
Номинальная мощность | Сочетание напряжений | Группа соединения маркировка | Напряжение сопротивления
| вес | габаритные размеры (мм) | Потери холостого хода | Потери нагрузки | ||
Высокое напряжение (кВ) | Низкое напряжение (кВ) | ||||||||
SH25-M.RL-30/10 | 30 | 6 | 0.4 | Dyn11 | 4 | 0.45 | 1000*550*700 | 25 | 510/480 |
SH25-M.RL-50/10 | 50 | 0.6 | 1100*600*700 | 35 | 735/700 | ||||
SH25-M.RL-63/10 | 63 | 0.65 | 1100*650*900 | 40 | 880/840 | ||||
SH25-M.RL-80/10 | 80 | 0.75 | 1150*650*900 | 50 | 1060/1010 | ||||
SH25-M.RL-100/10 | 100 | 0.85 | 1200*700*900 | 60 | 1270/1215 | ||||
SH25-M.RL-125/10 | 125 | 0.95 | 1250*950*900 | 70 | 1530/1450 | ||||
SH25-M.RL-160/10 | 160 | 1.0 | 1300*1100*900 | 80 | 1870/1780 | ||||
SH25-M.RL-200/10 | 200 | 1.26 | 1400*1000*900 | 95 | 2210/2100 | ||||
SH25-M.RL-250/10 | 250 | 1.5 | 1600*1100*950 | 110 | 2590/2470 | ||||
SH25-M.RL-315/10 | 315 | 1.7 | 1700*1100*970 | 135 | 3100/2950 | ||||
SH25-M.RL-400/10 | 400 | 1.94 | 1750*1100*1000 | 160 | 3660/3480 | ||||
SH25-M.RL-500/10 | 500 | 2.2 | 1800*1100*1100 | 190 | 4380/4170 | ||||
SH25-M.RL-630/10 | 630 | 4.5 | 2.53 | 1900*1100*1100 | 250 | 5020 | |||
SH25-M.RL-800/10 | 800 | 3.0 | 2000*1500*1200 | 300 | 6075 | ||||
SH25-M.RL-1000/10 | 1000 | 3.6 | 2100*1600*1350 | 360 | 8340 | ||||
SH25-M.RL-1250/10 | 1250 | 4.3 | 2200*1700*1350 | 425 | 9720 | ||||
SH25-M.RL-1600/10 | 1600 | 5.3 | 2300*1900*1400 | 500 | 11745 | ||||
Номер модели | Номинальная мощность | Сочетание напряжений | Группа соединения маркировка | Напряжение сопротивления
| вес | габаритные размеры (мм) | Потери холостого хода | Потери нагрузки | |
Высокое напряжение (кВ) | Низкое напряжение (кВ) | ||||||||
SH21-M.RL-30/10 | 30 | 6 | 0.4 | Dyn11 | 4 | 0.45 | 1000*550*700 | 25 | 510/480 |
SH21-M.RL-50/10 | 50 | 0.6 | 1100*600*700 | 35 | 735/700 | ||||
SH21-M.RL-63/10 | 63 | 0.65 | 1100*650*900 | 40 | 880/840 | ||||
SH21-M.RL-80/10 | 80 | 0.75 | 1150*650*900 | 50 | 1060/1010 | ||||
SH21-M.RL-100/10 | 100 | 0.85 | 1200*700*900 | 60 | 1270/1215 | ||||
SH21-M.RL-125/10 | 125 | 0.95 | 1250*950*900 | 70 | 1530/1450 | ||||
SH21-M.RL-160/10 | 160 | 1.0 | 1300*1100*900 | 80 | 1870/1780 | ||||
SH21-M.RL-200/10 | 200 | 1.26 | 1400*1000*900 | 95 | 2210/2100 | ||||
SH21-M.RL-250/10 | 250 | 1.5 | 1600*1100*950 | 110 | 2590/2470 | ||||
SH21-M.RL-315/10 | 315 | 1.7 | 1700*1100*970 | 135 | 3100/2950 | ||||
SH21-M.RL-400/10 | 400 | 1.94 | 1750*1100*1000 | 160 | 3660/3480 | ||||
SH21-M.RL-500/10 | 500 | 2.2 | 1800*1100*1100 | 190 | 4380/4170 | ||||
SH21-M.RL-630/10 | 630 | 4.5 | 2.53 | 1900*1100*1100 | 250 | 5020 | |||
SH21-M.RL-800/10 | 800 | 3.0 | 2000*1500*1200 | 300 | 6075 | ||||
SH21-M.RL-1000/10 | 1000 | 3.6 | 2100*1600*1350 | 360 | 8340 | ||||
SH21-M.RL-1250/10 | 1250 | 4.3 | 2200*1700*1350 | 425 | 9720 | ||||
SH21-M.RL-1600/10 | 1600 | 5.3 | 2300*1900*1400 | 500 | 11745 | ||||
Особенности продукта
- Высокая эффективность: масляный трансформатор из аморфного сплава имеет высокую эффективность преобразования энергии, может обеспечивать более стабильную и надежную выходную мощность. Благодаря очень низким потерям на гистерезис и вихревым токам потери холостого хода на 60-80% ниже, чем у традиционных трансформаторов из кремниевой стали, уровень энергоэффективности достигает первого класса стандартов энергоэффективности, эффект энергосбережения значителен.
- Низкий уровень шума: магнитострикционный эффект сердечника масляного трансформатора из аморфного сплава невелик, низкая вибрация и шум во время работы, что может снизить загрязнение окружающей среды и шумное воздействие на людей, обеспечивая более тихую рабочую и жилую среду.
- Высокая надежность: использование высококачественных материалов из аморфного сплава и передового производственного процесса, прочная конструкция трансформатора, высокая стойкость к коротким замыканиям, стабильная и надежная работа.
- Экологически чистая конструкция: потребление энергии при производстве материалов из аморфного сплава низкое, а потери в процессе работы трансформатора невелики, что снижает выбросы углерода и соответствует требованиям экологически чистой защиты окружающей среды.
- Малый объем, легкий вес: аморфный сердечник имеет высокую магнитную проницаемость, объем и вес трансформатора при одинаковой мощности меньше, чем у традиционного трансформатора, что удобно для транспортировки и установки.
- Высокая перегрузочная способность: трансформатор из аморфного сплава обладает хорошей перегрузочной способностью, может выдерживать большой перегрузочный ток в течение короткого периода времени, обеспечивая безопасную работу оборудования.
- Низкий температурный подъем: потери в аморфном сердечнике низкие, тепловыделение мало, температурный подъем при работе трансформатора низкий, что повышает надежность и срок службы оборудования.
- Высокая адаптируемость: способен адаптироваться к различным сложным условиям окружающей среды и работы, таким как высокая температура, высокая влажность, большая высота и другие сценарии.
- Интеллектуальная опция: может быть интегрирована интеллектуальная система мониторинга для мониторинга тока, напряжения, температуры и других параметров в реальном времени, поддержка дистанционного управления и диагностики неисправностей, а также повышение эффективности эксплуатации и технического обслуживания.
- Будущее: с постоянным прогрессом технологии аморфных сплавов и снижением затрат трансформаторы из аморфного сплава будут в будущем более широко использоваться и станут важным выбором для энергосберегающей трансформации энергосистемы.
Сценарий применения
Масляные трансформаторы с трехмерным сердечником из аморфного сплава подходят для следующих сценариев:
- Используется в качестве повышающего или понижающего трансформатора в энергосистемах
- Распределение и передача электроэнергии в промышленности
- Электроснабжение и резервное питание в коммерческих зданиях
- Другие места, требующие стабильного и надежного электроснабжения
