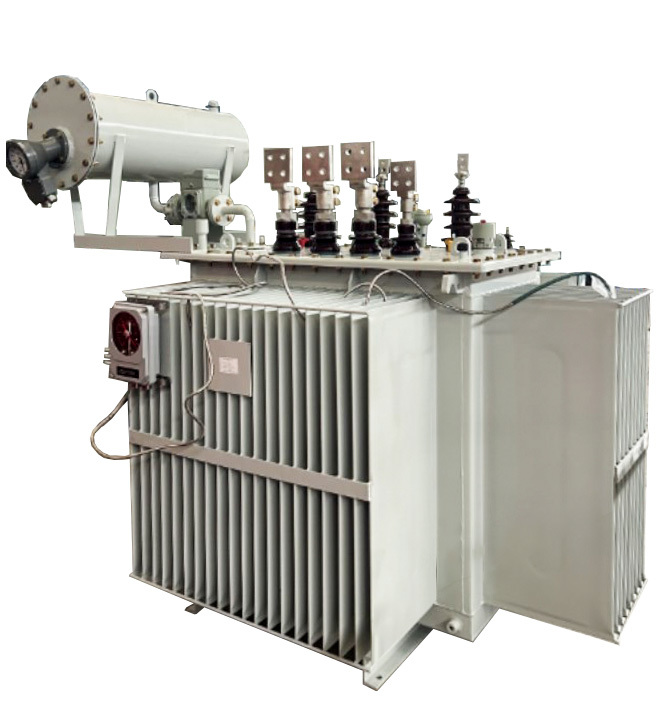

20 кВ Трехфазный масляный трансформатор

Обзор продукта

Масляный трансформатор с многослойным железным сердечником использует классическую конструкцию многослойного железного сердечника, зрелую технологию, стабильную и надежную работу, с трансформаторным маслом в качестве изоляционной среды, состоящий из сердечника, катушки, регулятора, масляного бака и других компонентов электротехнических устройств для изменения напряжения и передачи энергии переменного тока. Конструкция сердечника и обмотки является прочной, с высокой стойкостью к коротким замыканиям, подходит для различных сложных условий работы. Он характеризуется небольшим объемом, низкой ценой и высокой атмосферостойкостью. Форма конструкции гибкая и разнообразна, красивый внешний вид, может удовлетворить потребности различных пользователей.

Сценарий применения

• Эффективная система охлаждения: масляные трансформаторы используют масло в качестве основной охлаждающей среды, а температура трансформатора эффективно контролируется путем масляного самоохлаждения, масляного воздушного охлаждения, масляного водяного охлаждения или принудительной циркуляции масла, что способствует стабильной работе трансформатора и долгосрочному обслуживанию.
• Отличные изоляционные свойства: трансформаторное масло не только играет охлаждающую роль, но и обладает хорошими изоляционными свойствами, уменьшая расстояние изоляции и снижая затраты.
• Высокая стойкость к коротким замыканиям: меры крепления обмоток и сердечников, а также конструкция неподвесной структуры, могут выдерживать вибрацию во время транспортировки и эксплуатации.
• Контроль температуры: масляные трансформаторы работают в заданных условиях охлаждения, оборудованы термометрами и возможными системами регулирования температуры для мониторинга температуры верхнего масла в реальном времени, которая обычно не превышает 90 °C, обеспечивая, чтобы пороговое значение безопасности не было превышено, чтобы предотвратить старение изоляции.
• Низкий уровень шума: благодаря амортизирующему эффекту трансформаторного масла, масляный трансформатор имеет меньший уровень шума во время работы.
• Конструкция обмоток: обмотки низкого напряжения обычно изготавливаются из медной ленты цилиндрической конструкции, а обмотки высокого напряжения - из многослойной цилиндрической конструкции для обеспечения сбалансированного распределения ампер-витков и уменьшения магнитного рассеяния.
• Конструкция масляного бака: масляный бак может быть спроектирован с гофрированным листом с дыхательной функцией для компенсации изменения объема масла из-за изменения температуры и одновременно предотвращения попадания внешних загрязнений.
• Превосходные герметизирующие свойства: масляные трансформаторы уделяют особое внимание герметизации, чтобы предотвратить утечку масла и проникновение внешних загрязнителей.
• Разнообразие изоляционных материалов: в качестве изоляционных материалов используются изоляционный картон, кабельная бумага, телефонная бумага и гофрированная бумага, которые обладают отличными изоляционными свойствами и долговечностью и обеспечивают различную изоляционную защиту.
• Экологические характеристики: хотя существует вероятность возгорания трансформаторного масла, современные масляные трансформаторы спроектированы с учетом требований к окружающей среде, таких как использование растительного масла в качестве изоляционной и охлаждающей среды, для удовлетворения высоких экологических требований.
• Защитные устройства: включая взрывозащитные трубки, газовые реле и т. д., для обеспечения своевременного сброса давления во избежание повреждения оборудования в случае внутренней неисправности.
• Долгосрочная стабильность: масляные трансформаторы обладают лучшей долговременной стабильностью и надежностью благодаря длительному погружению в трансформаторное масло.

Сценарий применения

Трансформаторы с многослойным сердечником, залитые маслом, подходят для следующих сценариев:

• Используется в качестве повышающего или понижающего трансформатора в энергосистемах
• Распределение и передача энергии в промышленности
• Электроснабжение и резервное питание в коммерческих зданиях
• Другие места, требующие стабильного и надежного электроснабжения
